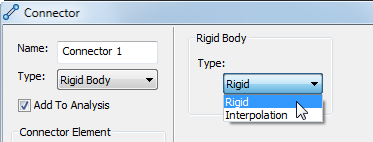

Quando si seleziona l'opzione Corpo rigido in Tipo nella parte sinistra del modulo Connettore, è possibile scegliere tra due sottotipi di corpi rigidi. Scegliere questa opzione utilizzando il menu a discesa Tipo della sezione Corpo rigido nella metà destra della finestra di dialogo.
L'aspetto della finestra di dialogo Connettori è leggermente diverso tra i due tipi di corpo rigido. In particolare, nella sezione Elemento connettore, i nomi delle caselle di selezione cambiano (Entità dipendenti e Vertice/Punto indipendente per il tipo Rigido; Entità per la media e Vertice/Punto di riferimento per il tipo Interpolazione).

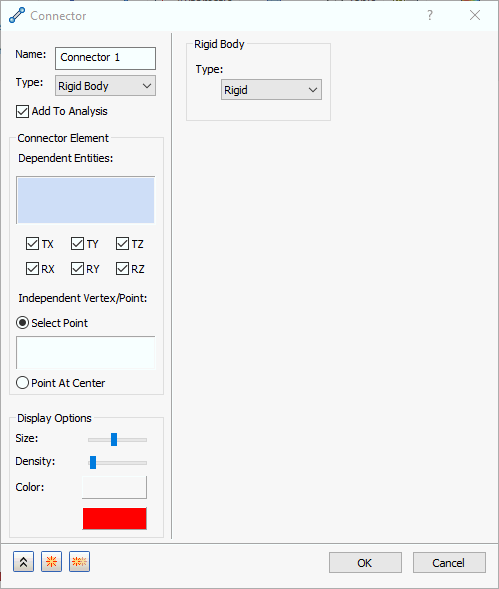

Finestra di dialogoConnettore, Corpo rigido, tipo = Rigido:
Finestra di dialogoConnettore, Corpo rigido, tipo = Interpolazione:
-
Tipo:
- Rigido: consente di definire i tipi di elementi RBE2 (completamente rigidi).
- Interpolazione: consente di definire i tipi di elementi RBE3 (di interpolazione). Vengono utilizzati in genere per distribuire i carichi.
Procedere con cautela quando si definiscono gli elementi rigidi (RBE2) e gli elementi rigidi di interpolazione (RBE3). Una creazione non accurata può causare errori irreversibili.
Quando si utilizzano elementi RBE2, le Entità dipendenti si sposteranno esattamente come le Entità indipendenti. Quando si utilizzano elementi RBE3, lo spostamento dei nodi di riferimento corrisponde alla media pesata dello spostamento delle Entità per la media.
- Aggiungi ad analisi: questa casella di controllo consente di inserire automaticamente il connettore corpo rigido in Connettori nel ramo Analisi corrente della struttura.
- Sezione Elemento connettore: consente di definire più elementi rigidi nel Nome del connettore corrente.
- Caselle di controllo dei gradi di libertà (TX, TY TZ, RX, RY e RZ): si tratta dei gradi di libertà (GDL) attivi per gli elementi rigidi, ovvero le direzioni di rotazione e traslazione in cui forniscono rigidità). Per default, tutti e sei i gradi di libertà sono attivati. Disattivare eventuali gradi di libertà di traslazione o di rotazione in cui si desidera consentire il movimento relativo tra Punto di riferimento/Indipendente ed entità dipendenti/entità per la media.
- Se Tipo = Rigido, definire…
- Entità dipendenti e
- Vertice/Punto indipendente.
- Se Tipo = Interpolazione, definire…
- Entità per la media e
- Vertice/Punto di riferimento.
- Opzioni di visualizzazione: consente di modificare la dimensione, la densità e il colore dei simboli del connettore corpo rigido visualizzati nel modello.

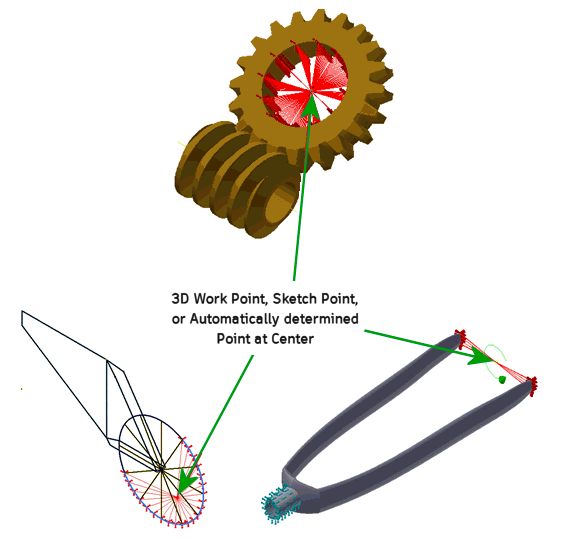

Esempi di connettore corpo rigido:
