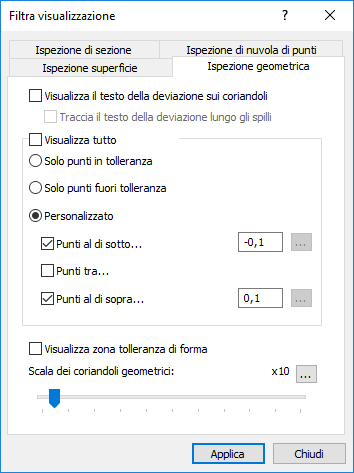

Per filtrare la visualizzazione dei punti misurati di feature geometriche nella Vista CAD, fare clic sulla scheda Vista > pannello Opzioni vista > Visualizzazione Filtra e selezionare la scheda Ispezione geometrica.
La scheda contiene le seguenti impostazioni:
- Visualizza il testo della deviazione sui coriandoli: selezionare questa casella di controllo per mostrare la deviazione calcolata di ogni punto rilevato lungo il proprio disco o la linea di deviazione.
Ad esempio:
- Traccia il testo della deviazione lungo gli spilli: se la deviazione dei punti rilevati viene visualizzata come linee o vettori, selezionare questa casella di controllo per visualizzare la deviazione calcolata lungo la linea o vettore.
Ad esempio:
- Visualizza tutto: selezionare questa casella di controllo per visualizzare tutti i punti rilevati di ogni feature geometrica a prescindere dalla tolleranza di forma della feature. Deselezionare questa casella di controllo per selezionare quali punti sono visualizzati. Selezionare:
- Solo punti in tolleranza per visualizzare solo i punti che sono all'interno della tolleranza.
- Solo punti fuori tolleranza per visualizzare solo i punti che sono fuori tolleranza.
- Personalizzato per specificare i limiti inferiore e superiore dei punti da visualizzare. Selezionare la casella di controllo Punti al di sotto per visualizzare i punti al di sotto del limite di tolleranza inferiore specificato; selezionare la casella di controllo Punti al di sopra per visualizzare i punti al di sopra del limite di tolleranza superiore specificato, selezionare la casella di controllo Punti intermedi per visualizzare i punti tra i limiti di tolleranza superiore e inferiore specificati.
Per basare un limite di visualizzazione sulla tolleranza di forma di un elemento, selezionare l'elemento nella sequenza di ispezione e fare clic su

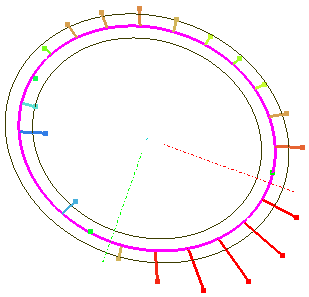

. La tolleranza è divisa e visualizzata nella casella adiacente. - Visualizza zona tolleranza di forma: selezionare questa casella di controllo per visualizzare i limiti di ogni tolleranza di forma delle feature nella Vista CAD.
Ad esempio:
- Scala dei coriandoli geometrici: spostare il dispositivo di scorrimento per modificare l'ingrandimento secondo cui sono visualizzati gli indicatori punto e la zona di tolleranza di forma. Per modificare il limite di ingrandimento, fare clic su e inserire un nuovo valore massimo.
Fare clic su Applica per salvare le modifiche e visualizzarle nella Vista CAD.
