Bloccare i movimenti di svincoli e giunzioni e modificare selettivamente

Il blocco di svincoli e giunzioni ne impedisce la modifica quando si cambiano le connessioni dell'intero percorso utensile.

Suggerimento: Quando si selezionano svincoli e giunzioni per modificarli, questi restano selezionati in modo che sia possibile apportare ulteriori modifiche. È possibile fare clic in un punto qualsiasi della finestra grafica per deselezionare qualunque svincolo e giunzione.

Il seguente esempio mostra come modificare e bloccare le giunzioni selezionate:

Nota: Lo stesso principio è valido per la modifica e il blocco dei potenziali svincoli del percorso utensile.

1. Utilizzando il cursore, disegnare un riquadro attorno alle giunzioni che si desidera modificare. Le giunzioni selezionate diventano gialle.



2. Modificare le giunzioni:
   1. Fare clic sulla scheda Home > riquadro Setup percorso utensile > Connessioni del percorso utensile per visualizzare la finestra di dialogo Connessioni percorso utensile.
   2. Selezionare la scheda Giunzioni
   3. Dall'elenco 1^ Scelta, selezionare Arco circolare.
   4. Fare clic su Applica giunzioni.



   Nota: Gli svincoli modificati restano selezionati.
3. Bloccare gli svincoli:
   1. Dal menu Percorso utensile specifico di Explorer, selezionare Modifica > Blocca Movim. Conness. > Svincoli e giunzioni.
   2. Fare clic in qualsiasi punto nella finestra grafica per deselezionare le giunzioni.
4. Modificare le giunzioni dell'intero percorso utensile:
   Quando si modificano le giunzioni dell'intero percorso utensile, le giunzioni bloccate non subiscono alcuna modifica.

   1. Fare clic sulla scheda Home > riquadro Setup percorso utensile > Connessioni del percorso utensile per visualizzare la finestra di dialogo Connessioni percorso utensile.
   2. Selezionare la scheda Giunzioni
   3. Dall'elenco 1^ Scelta, selezionare Incrementale.
   4. Fare clic su Applica giunzioni.

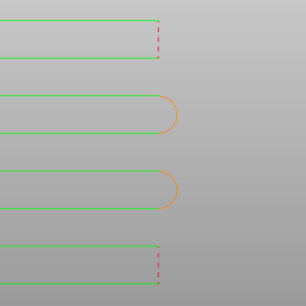

   Nota: Tutte le altre giunzioni in questo esempio cambiano in Incrementale e vengono visualizzate sotto forma di linee punteggiate, mentre le giunzioni bloccate vengono visualizzate come archi circolari.

Per modificare delle giunzioni bloccate:

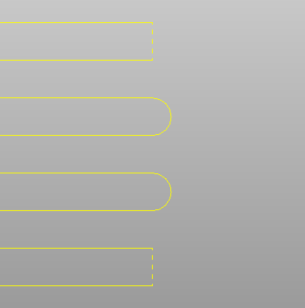

1. Utilizzando il cursore, disegnare un riquadro attorno alle giunzioni bloccate che si desidera modificare. Questo metodo di selezione permette di modificare anche le giunzioni bloccate.



2. Modificare le giunzioni:
   1. Fare clic sulla scheda Home > riquadro Setup > Connessioni del percorso utensile per visualizzare la finestra di dialogo Connessioni percorso utensile.
   2. Selezionare la scheda Giunzioni
   3. Dall'elenco 1^ Scelta, selezionare Diritto.
   4. Fare clic su Applica giunzioni.

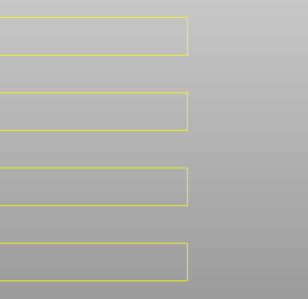

   Nota: Tutte le giunzioni, sia quelle bloccate che quelle sbloccate, vengono aggiornate.
