Finitura a spirale del condotto

Usare la pagina Finitura a spirale del condotto per specificare le opzioni per la finitura a spirale all'interno di un condotto.

Pattern — Selezionare un pattern per specificare la posizione del condotto e l'orientamento della lavorazione successiva. Il pattern serve tre scopi:

  1. Indica il condotto da lavorare.
  2. Controlla l'orientamento delle sezioni. Le sezioni sono normali al pattern. Se si usa Limiti piani di lavoro, i piani di lavoro sovrascrivono il pattern.
  3. Determina quale estremità del condotto viene lavorata per prima.

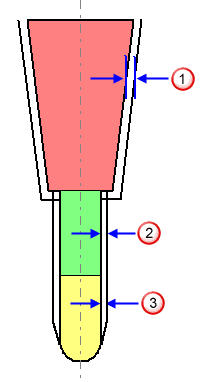

Distanza di sicurezza dall'utensile — Inserire le distanze di sicurezza di gambo e pinza. Questo è in aggiunta a qualsiasi Sovrametallo definito ed è aggiunto al lato dell'utensile per evitare collisioni con creste o materiale non lavorato. Il valore distanza di sicurezza definisce gestisce di quanto PowerMill modifica l'asse dell'utensile affinché sia sicuro.

Distanza sicurezza pinza

Distanza di sicurezza gambo

Distanza di sicurezza dall'utensile

Nota: PowerMill aggiunge automaticamente una piccola distanza di sicurezza conica attorno alla parte inferiore dell'albero della fresa. La lunghezza della parte conica coincide corrisponde al raggio dell'utensile.

Direzione di taglio — Selezionare la tecnologia di fresatura.

Selezionare una Direzione di taglio dalle seguenti:

Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.

Sovrametallo — Inserire la quantità di materiale da lasciare sul modello, all'interno della tolleranza, quando si eseguono le verifiche su tallonamenti.

Sovrametallo componente — Fare clic per visualizzare la finestra di dialogo Sovrametallo componente che consente di specificare il sovrametallo di diverse superfici.

Passo laterale — Non è disponibile quando i segmenti del percorso utensile scendono in Z ad elica nella direzione della curva spline.

Passo in Z — Inserire la distanza tra diversi livelli di lavorazione.

Copia passo in Z dall'utensile — Fare clic per caricare la profondità assiale di taglio dai dati di taglio dell'utensile attivo. La profondità di passata assiale viene misurata lungo l'asse utensile.

Nota: Se si inserisce il valore manualmente, il pulsante cambia in .

Anteprima - Visualizza il pattern utilizzato per creare il percorso utensile.

Disegna — Selezionare per visualizzare il pattern di anteprima.
