Lavorare con i setup

Creare e gestire i setup per ciascuna operazione di lavorazione. Specificare un piano di lavoro comune per tutti i percorsi utensile in un setup e specificare la geometria del grezzo.

Come creare un setup

Fare clic sulla scheda Setup > pannello Crea > Setup. Il nuovo setup viene attivato automaticamente.

Come attivare un setup

Scegliere un setup dall'elenco nella scheda Setup > pannello Attivo.

Suggerimento: In alternativa, fare doppio clic su un'entità di setup nell'Explorer.

Come duplicare un setup

Fare clic sulla scheda Setup > pannello Crea > Duplica.

Come eliminare un setup

1. Attivare il setup che si desidera eliminare.
2. Fare clic sulla scheda Setup > pannello Attivo > Cancella e scegliere:
   • Cancella setup per eliminare il setup e tutti i percorsi utensile ad esso associati.
   • Cancella setup e rilascia percorsi utensile per eliminare il setup e riportare i percorsi utensile associati al nodo percorsi utensile dell'Explorer.

Suggerimento: È possibile eliminare i setup inattivi. Fare clic con il pulsante destro del mouse su un'entità dell'Explorer e scegliere un metodo di eliminazione dal menu contestuale.

Come specificare il piano di lavoro di un setup

Il piano di lavoro associato ad un setup viene utilizzato per il grezzo del setup ed è applicato automaticamente ai percorsi utensile appena creati nel setup.

1. Attivare il setup.
2. Fare clic sulla scheda Setup > pannello Modifica > Impostazioni.
3. Nella finestra di dialogo Impostazioni, selezionare Piano di lavoro dalla vista elenco per visualizzare la pagina Piano di lavoro.

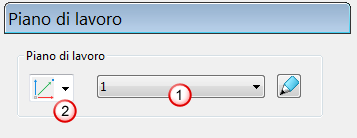

4. Nella pagina Piano di lavoro, scegliere un piano di lavoro dall'elenco .



5. Se il progetto non ha piani di lavoro, scegliere un'opzione dall'elenco di creazione dei piani di lavoro per creare un piano di lavoro del tipo selezionato.
6. Per modificare il piano di lavoro selezionato, fare clic su per visualizzare la scheda Editor piano di lavoro.

Come specificare il grezzo di un setup

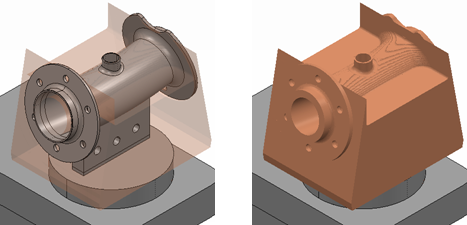

Il grezzo rappresenta la dimensione, la forma e l'orientamento del materiale da cui sono lavorate le parti. Specificare gli attributi spaziali del materiale per definire il grezzo per ciascuna operazione di lavorazione.

1. Attivare il setup.
2. Fare clic sulla scheda Setup > pannello Modifica > Impostazioni.
3. Nella finestra di dialogo Setup, selezionare Grezzo dalla vista elenco.
   Suggerimento: La specifica del grezzo è identica a quella del blocco.
4. Nella pagina Grezzo, scegliere una base per la geometria del grezzo dall'elenco Definito da.
5. Scegliere un Sistema di coordinate per specificare l'origine spaziale del grezzo e l'orientamento dei suoi assi.
6. Immettere Limiti per specificare le estensioni del grezzo.
   Nota: Queste opzioni variano a seconda della scelta effettuata nell'elenco Definito da.
   Suggerimento: È possibile calcolare automaticamente le estensioni del grezzo. Specificare Tolleranza, Espansionee Tipo di entità, quindi fare clic su Calcola.
7. Fare clic su Chiudi.
