Utilizzare la pagina Alta velocità per controllare le varie opzioni di ammorbidimento ed evitare cambi bruschi nella direzione dell'utensile quando si lavora ad alta velocità. Le opzioni disponibili dipendono dalla strategia selezionata:
Ammorbidimento profilo — Selezionare questa opzione per attivare l'adattamento archi dei profili ed evitare cambi bruschi di direzione negli spigoli esterni. Il raggio dell'arco è definito come una proporzione del diametro dell'utensile e viene calcolato tramite il diametro utensile e un fattore di moltiplicazione. Utilizzare il dispositivo di scorrimento per specificare il fattore di moltiplicazione. Ad esempio, con un diametro utensile di 10 mm e un fattore di moltiplicazione di 0,05, il raggio dell'arco corrisponderà a 0,5 mm.

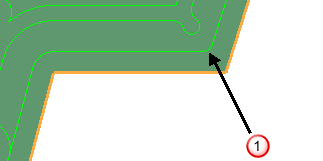

- Ammorbidimento profilo deselezionato:
— Gli spigoli esterni non sono ammorbiditi.
— Gli angoli interni sono ammorbiditi.

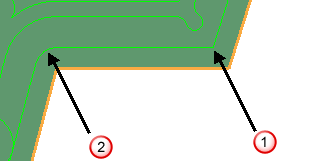

Usando un Raggio di 0,2 si ottiene:
— Gli spigoli esterni non adesso ammorbiditi.
Nota: La conversione in arco è importante quando si lavora ad alta velocità, poiché elimina cambi bruschi nella direzione dell'utensile.Nota: Nella lavorazione Vortex, le trocoidi di dimensioni ridotte non vengono rilevate; se possibile, mantenere il raggio maggiore di 1 mm.

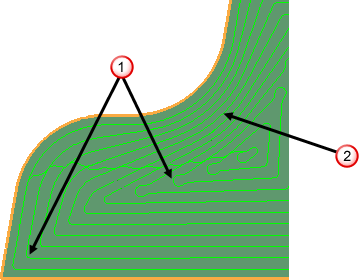

Ammorbidimento raceline: selezionare questa opzione per sostituire l'offset standard con uno che permetta di raggiungere velocità di avanzamento maggiori al fine di evitare cambi improvvisi nella forza sulla macchina utensile, causati da cambi bruschi nel percorso utensile. Tale offset sostituisce gli angoli acuti con angoli più arrotondati e modifica il passo laterale da una distanza fissa a una variabile. Utilizzare il dispositivo di scorrimento per specificare la deviazione massima dal passo laterale specificato come percentuale.
— angoli arrotondati
— passo laterale variabile
Movimenti trocoidali: quando questa opzione è selezionata, rende possibili movimenti trocoidali con impostazioni limitate del sovraccarico utensile applicate come impostazione predefinita.
- Massimo sovraccarico: muovere la barra di scorrimento per impostare il valore di sovraccarico utensile richiesto per inserire una trocoide.
Nota: Quando viene creato un percorso utensile Sgrossatura da modello, l'opzione Movimenti trocoidali è disponibile solo quando si sta usando uno stile di sgrossatura Offset modello o Offset tutto.Nota: Questa opzione è disponibile solo se si seleziona uno stile offset sulla pagina principale della finestra di dialogo della strategia area di sicurezza.
Collegamenti: selezionare un'opzione per specificare come PowerMill debba creare i movimenti di collegamento tra gli offset all'interno del percorso utensile.
- Diritto:
- Morbido:
- Nessuno:
Questa opzione è disponibile solo se si seleziona uno stile offset sulla pagina principale della finestra di dialogo della strategia.
- Angoli di raccordo deselezionati:
- Opzione Angoli di raccordo selezionata:
Converti angoli in archi (2D): selezionare questa opzione per creare archi in tutti gli spigoli interni di un percorso utensile. Questo è importante quando si lavora ad alta velocità, poiché vengono eliminati eventuali cambi improvvisi nella direzione dell'utensile. Il raggio dell'arco è definito come una proporzione del diametro dell'utensile e viene calcolato tramite il diametro utensile e un fattore di moltiplicazione. Utilizzare il dispositivo di scorrimento per specificare il fattore di moltiplicazione. Ad esempio, con un diametro utensile di 10 mm e un fattore di moltiplicazione di 0,05, il raggio dell'arco corrisponderà a 0,5 mm.
- Converti angoli in archi deselezionato:
- Converti angoli in archi selezionato:

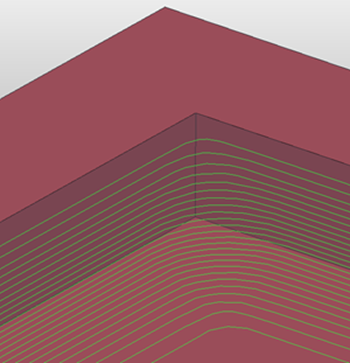

Ammorbidimento verticale: migliora l'uniformità della profilatura normale alla superficie
- Asse sopra/sotto (unità diametro utensile) — Inserire la distanza di ammorbidimento verticale in unità di diametro utensile. Questo tipo di ammorbidimento può essere efficace nel rimuovere sussulti eccessivi causati dall'offset di spigoli interni. É meglio inizialmente provare l'ammorbidimento con i valori predefiniti. Troppo ammorbidimento potrebbe distorcere il profilo appiattendo troppo.
- Angolare — Inserire l'angolo di ammorbidimento. Questo tipo di ammorbidimento può risultare efficace quando si esegue una lavorazione multi-asse e può essere utilizzata per eseguire l'ammorbidimento di profili da superfici trimmate. Le superfici trimmate possono avere un bordo increspato che viene poi accentuato dalla profilatura. L'ammorbidimento angolare minimizza questo effetto. 5
è il valore di default.
Tolleranza calcolo assi — Inserire un valore di tolleranza per calcolare l'asse utensile. Per un numero relativamente basso di geometrie, l'asse utensile può vacillare leggermente mentre si posiziona con precisione sulla superficie. Questo può essere dovuto a modifiche piccole ma significative nella geometria, mentre l'utensile si muove da una posizione a un'altra. Questa tolleranza può essere maggiore della tolleranza di lavorazione per stabilizzare l'asse utensile mentre si muove attraverso questa regione geometricamente variegata. Di conseguenza, può essere che venga lasciato del materiale in eccesso sulla superficie, ma il carico dell'utensile può essere ridotto.
Per ulteriori informazioni sugli effetti dell'ammorbidimento, vedere Caricamento utensile.
