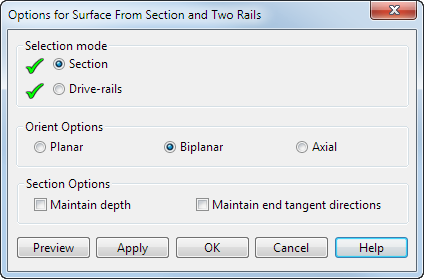

Se si fa clic su Avanzate nella finestra di dialogo Generatore intelligente di superfici durante la creazione di una superficie utilizzando l'opzione Due guide, è visualizzata la finestra di dialogo Opzioni per superficie da sezione e due guide. Usare questa finestra di dialogo per specificare opzioni di creazione avanzate.
- Modalità di selezione
- Sezione - Selezionare un oggetto wireframe per la sezione
.
- Curve-guida - Selezionare due oggetti wireframe per le guide
.
- Sezione - Selezionare un oggetto wireframe per la sezione
- Opzioni Orientamento - Selezionare una delle seguenti opzioni:
- Planare
- Biplanare
- Assiale
Nella maggior parte dei casi, l'opzione di default dovrebbe offrire il risultato corretto. Se si fa clic su Anteprima, e la superficie risultante non è quella desiderata, usare una delle altre opzioni.

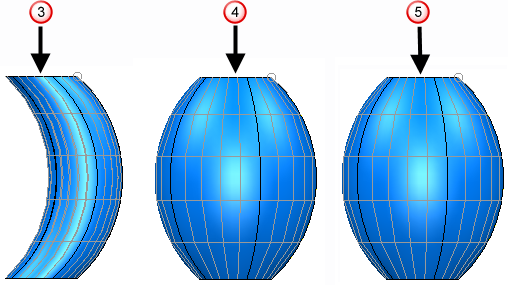

L'esempio precedente produce le seguenti superfici:
Opzione Planare
Opzione Biplanare
Opzione Assiale
Il risultato per Assiale e Biplanare è uguale.

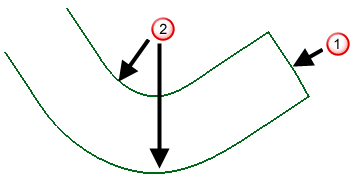

L'esempio seguente:

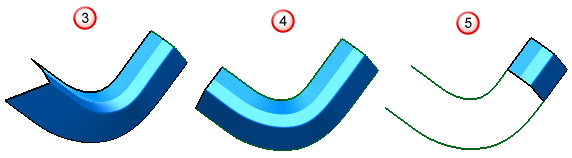

produce le superfici seguenti:
Le tre opzioni producono tre risultati differenti.
- Opzioni Sezione - Queste opzioni consentono di applicare criteri differenti alla sezione usata per generare la superficie.
L'esempio seguente mostra che se entrambe le opzioni sono deselezionate, l'altezza del profilo aumenterà lungo la lunghezza delle curve-guida.

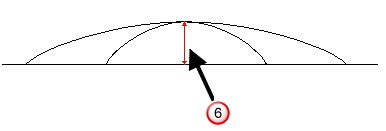

- Mantieni profondità - La profondità del profilo è mantenuta per la lunghezza delle curve-guida. Nell'immagine seguente,
mostra la profondità:
L'esempio seguente mostra la superficie prodotta se si usa Mantieni profondità.
- Mantieni direzione tangente finale - L'angolo della tangente della curva-guida e la superficie è mantenuto per la lunghezza delle curve-guida. Per usare questa opzione, deve essere presente almeno un punto sul profilo. Un esempio è visualizzato qui di seguito:
Angolo tangente presso l'intersezione del profilo e della curva-guida.
Curva-guida.
Angolo tangente presso l'intersezione della superficie e della curva-guida.
L'esempio seguente mostra la superficie prodotta se si utilizza Mantieni direzione tangente finale.
È possibile selezionare contemporaneamente Mantieni profondità e Mantieni direzione tangente finale. L'esempio seguente mostra la superficie prodotta se sono selezionate entrambe le opzioni.
- Mantieni profondità - La profondità del profilo è mantenuta per la lunghezza delle curve-guida. Nell'immagine seguente,
- Anteprima - Visualizzare la superficie creata usando le impostazioni correnti nella finestra di dialogo. È possibile continuare a modificare le impostazioni nella finestra di dialogo fino a quando si è soddisfatti della superficie visualizzata in anteprima.
- Applica - Salvare la superficie. La finestra di dialogo resta sullo schermo per consentire di selezionare altri oggetti wireframe e proseguire nella creazione di superfici.
