È possibile creare un contorno di curva composta attorno a superfici, solidi, mesh e componenti.
Per creare una curva di contorno:

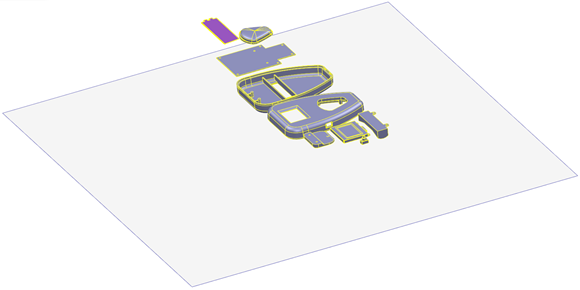

- Selezionare gli oggetti per cui si desidera creare una curva di contorno. Ad esempio, la selezione qui di seguito contiene solidi, superfici e mesh:

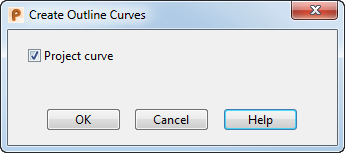

- Fare clic sulla scheda Wireframe > pannello Da selezione > Curva di contorno per visualizzare la finestra di dialogo Crea curve di contorno:
e il piano di proiezione, allineato normale al piano principale:
- Selezionare Proietta curva per tracciare le curve di contorno sul piano di proiezione.
Nota: Se Proietta curva è deselezionato, le curve di contorno sono create nella stessa posizione degli oggetti. Nascondere gli oggetti per visualizzare le curve di contorno.
- Usare
per modificare il piano principale.

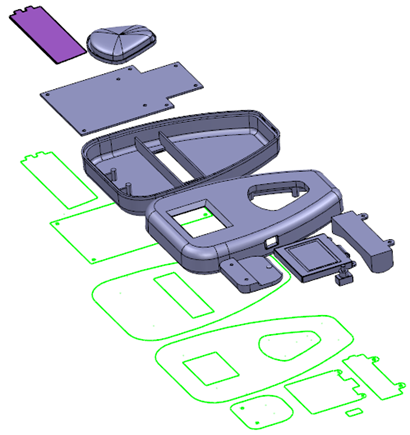

- Fare clic su OK per creare curve di contorno per gli oggetti selezionati:
Nota: Se un profilo interno di una mesh non viene riconosciuto, potrebbe essere necessario ridurre la lunghezza del triangolo utilizzando la scheda Gestisci > riquadro Triangoli > Rifinisci.
Suggerimento: Quando si creano curve di contorno attorno alle mesh, potrebbe essere necessario usare Esegui spline curva o Adattamento arco per ottenere una curva levigata.
