Lavorare con le curve B-spline

Per creare una curva B-spline:

1. Fare clic sulla scheda Wireframe > pannello Crea > Curva > B-spline.

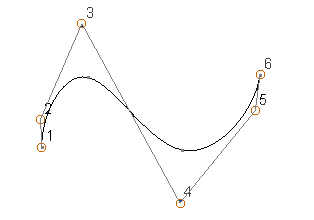

2. Immettere le posizioni sui punti della curva.



   Mentre si inseriscono i punti chiave, è visualizzata una curva a elastico che mostra la modalità di formazione della curva.

   Se si desidera che la curvatura sia zero presso il punto iniziale o finale, impostare le opzioni della Curvatura continua della pagina Curve della finestra di dialogo Opzioni (visualizzata selezionando File > Opzioni).

   Una curvatura zero ha un effetto di appiattimento sulla curva.

3. Per terminare la creazione della curva, fare clic su uno dei seguenti:
   • Fare clic sulla cima dell'ultimo punto chiave inserito; se il Cursore intelligente è attivato, è visualizzato il simbolo di fine , a indicare quando il clic completa la curva.
   • Fare clic sul primo punto chiave per creare una curva chiusa.
   • Fare clic su nella barra degli strumenti Accesso rapido. Quando si fa clic su questo pulsante, le maniglie di modifica sono visualizzate sulla curva. Le maniglie modificano la forma della curva.



   • Selezionare un'altra opzione nella scheda Wireframe > pannello Crea.

Suggerimento: È possibile modificare la superficie B-spline da un set di curve B-spline separate.

Per modificare una curva B-spline:

1. Fare clic sulla curva B-spline per visualizzare la scheda Gestisci.

   La scheda Gestisci > pannello Tipo di curva > opzione B-spline è selezionata automaticamente.

2. Selezionare un punto sulla curva B-spline che si desidera modificare.

   Per le curve B-spline sono disponibili solo determinate opzioni di modifica:

   • Inverti
   • Selezionare punti su una curva
   • Aggiungi nuovo punto
   • Attiva/Disattiva etichette punto
   • Attiva/Disattiva pettini curvatura
   • Modifica come modifica Bézier/G2
3. Per accedere ad altre opzioni di modifica, convertire la curva B-spline in una curva Bézier o G2:
   • Fare clic sulla scheda Gestisci > pannello Tipo di curva > Bézier.

     Questa operazione visualizza le maniglie grafiche della curva Bézier sulla curva B-spline. La curva perde la sua capacità di modifica B-spline ed è possibile modificarla solo come curva Bézier.

   • Fare clic sulla scheda Gestisci > pannello Tipo di curva > G2.

     Questa operazione visualizza le maniglie grafiche della curva Bézier per la modifica. La curva resta una curva G2 se si trascinano le maniglie.

Suggerimento: È possibile usare queste opzioni per modificare curve di superficie su una Power Surface.
