Fare clic su File > Opzioni > Opzioni applicazione > Vista > Viste > Layout di default per visualizzare la finestra di dialogo Modifica vista, che consente di modificare la modalità di visualizzazione del modello nella finestra grafica.
Layout preimpostati - Selezionare una delle seguenti opzioni in questo menu a discesa:
- Sopra guarda verso il basso lungo l'asse Z.
- Sotto guarda verso l'alto lungo l'asse Z.
- Da Sinistra e Da Destra guardano lungo l'asse X.
- Fronte e Dietro guardano lungo l'asse Y.
- Iso offre quattro opzioni isometriche.
- Terzo angolo e Primo angolo offrono viste in cui il modello appare in piano e varie elevazioni all'interno della stessa finestra.
- Sconosciuto è visualizzato quando la finestra corrente contiene un layout vista personalizzato o è ruotata secondo un punto di vista arbitrario.
Queste opzioni sono identiche a quelle disponibili nella scheda Vista > riquadro Viste. Quando si seleziona un'opzione, la finestra di dialogo Modifica vista mostra la configurazione di quella opzione.
È possibile scegliere uno dei layout preimpostati e modificarlo successivamente.
Le viste isometrica e prospettica hanno un angolo di visualizzazione di default che definisce la profondità visiva del modello. La maggior parte delle persone ritiene che il valore 40 di default
è accettabile, ma è possibile modificare l'angolo; questa operazione ha un effetto simile all'interazione della lunghezza focale di un obiettivo. Per ulteriori dettagli, vedere Angolo della vista prospettica nella pagina Vista della finestra di dialogo Opzioni.
Configurazione del Layout
È possibile dividere la finestra grafica in 1, 2 o 4 viste. Selezionare:
- Singolo per mostrare una vista singola.
- Divisione 2 per dividere la vista verticalmente in due viste separate.
- Divisione 4 per dividere la vista verticalmente e orizzontalmente in quattro viste separate.

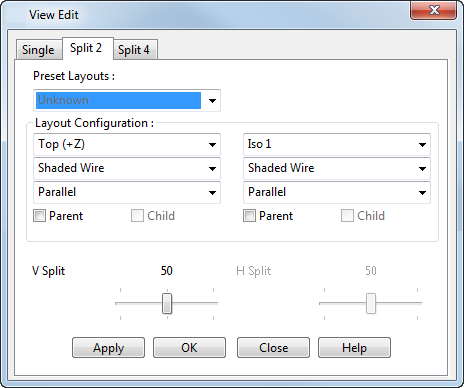

Quando si seleziona una scheda, la finestra di dialogo visualizza le opzioni disponibili per ogni vista. Per esempio, quando si seleziona la scheda Divisione 2, la finestra di dialogo mostra le opzioni per le due viste:
Per ogni vista è possibile impostare:
- La direzione della vista da:
- Sopra (+Z)
- Sotto (-Z)
- Da Sinistra (-X)
- Sinistra vero
- Da Destra (+X)
- Destra vero
- Fronte (-Y)
- Dietro (+Y)
- Retro vero
- Iso 1
- Iso 2
- Iso 3
- Iso 4
- La modalità di visualizzazione di superfici e solidi:
- Wireframe
- Wireframe ombreggiato
- Ombreggiato
- Linea dinamica nascosta
- Wireframe ombreggiato trasparente
- Ombreggiato trasparente
- Se la vista è Parallela o Prospettica.
Principale e Figlio - (disponibili solo per le viste Divisione 2 e Divisione 4). Esse controllano la modalità di rotazione delle viste. Quando si ruota una vista principale, ruota anche la vista figlio.
Divisione verticale - Regolare la posizione della divisione verticale tra le viste.
Divisione orizzontale - Regolare la posizione della divisione orizzontale tra le viste.
Applica - Visualizzare la propria scelta nella finestra attiva, ma tenere la finestra di dialogo aperta.
OK - Salva le modifiche e chiude la finestra di dialogo.
Annulla - Chiude la finestra di dialogo senza salvare le modifiche.
