Utilizzare la pagina Creazione mappa adag. lunghezza-corda per specificare la modalità di applicazione dell'elemento da adagiare della corda all'oggetto di destinazione.
Nota: La mappa di adagiamento è un sistema di coordinate 2D per una superficie triangolata. È visualizzata come effetto a scacchiera in bianco e nero sull'oggetto di destinazione.
- Minimizza distorsione - Consente di selezionare dove minimizzare la distorsione causata dal processo di adagiamento. Selezionare una delle voci seguenti:

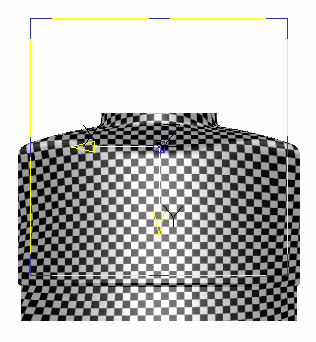

- Radialmente - Questa opzione funziona meglio con oggetti di destinazione di forma quadrata:

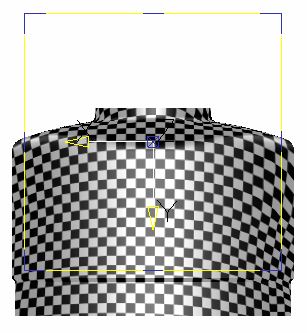

- Lungo l'asse X del piano di lavoro - Questa è l'opzione di default. Offre linee più dritte e una spaziatura più uniforme lungo l'asse X dell'oggetto di destinazione:

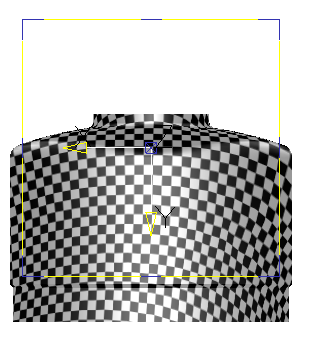

- Lungo l'asse Y del piano di lavoro - Offre linee più dritte e una spaziatura più uniforme l'asse Y dell'oggetto di destinazione:
- Globalmente (scelta consigliata) - minimizza la distorsione in modo uguale sopra l'intera superficie, preservando il più possibile la forma dell'elemento da adagiare. Quando questa opzione è selezionata, Precisione adagiamento non è disponibile.
Suggerimento: Questo metodo è idoneo solo per destinazioni aperte; la destinazione non può essere chiusa o tubolare. La destinazione può contenere fori. - Radialmente - Questa opzione funziona meglio con oggetti di destinazione di forma quadrata:
- Precisione adagiamento - Spostare il dispositivo di scorrimento per regolare la precisione dalla mappa di adagiamento al fine di ridurre la distorsione, se necessario. Più alto offre la migliore qualità di adagiamento, ma la creazione della mappa di adagiamento impiega più tempo. La posizione di default è Normale.
- Rigidità adagiamento - Spostare il dispositivo di scorrimento per regolare la conservazione di aree triangolari grandi, modificando il loro angolo di adagiamento. La rigidità massima riduce gli angoli di adagiamento e preserva aree triangolari grandi. La rigidità minima aumenta gli angoli di adagiamento dei triangoli per una maggiore curvatura. Ciò è utile per evitare il rovesciamento dei triangoli durante il processo di adagiamento. La posizione di default è Normale.
- Anteprima - Crea la mappa di adagiamento e la visualizza come un effetto a scacchiera sull'oggetto di destinazione.
- Avanti - Viene visualizzata la pagina Layout dell'elemento da adagiare.
