Limitazione degli oggetti wireframe a un oggetto wireframe

Per limitare oggetti wireframe utilizzando un altro oggetto wireframe:

1. Selezionare l'oggetto wireframe da usare come oggetto di taglio .



2. Fare clic sulla scheda Modifica > pannello Limita > Selezione per visualizzare la barra degli strumenti Limita selezione.
3. Per mantenere una copia del wireframe da limitare, fare clic su Mantieni originale. Il pulsante passa a per riflettere la selezione.
4. Fare clic su Modalità Limita e selezionare l'oggetto wireframe che si desidera limitare. L'oggetto selezionato si estende o è ritagliato automaticamente fino all'oggetto di taglio.

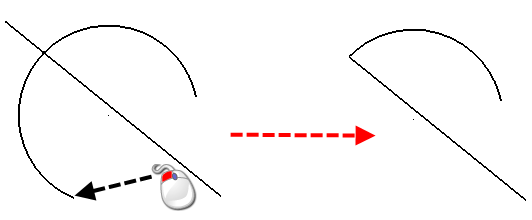

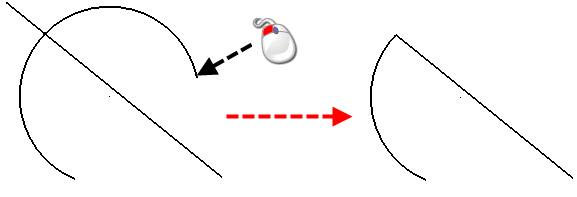

   • Il punto in cui si seleziona l'oggetto determina la sua modalità di limitazione:



   • È possibile limitare diversi oggetti wireframe fino all'oggetto di taglio con la selezione a casella. Fare clic su Mantieni entrambi per selezionare questa opzione. Il pulsante passa a .

È anche possibile usare l'opzione Selezione per limitare due pezzi di wireframe anche se non si intersecano:

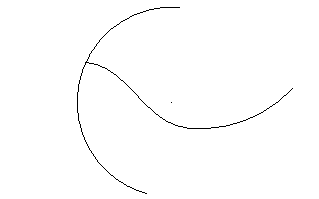

1. Creare due oggetti che non si intersecano.



2. Ruotare la vista in modo che gli oggetti wireframe appaiono intersecanti.



3. Fare clic sulla Scheda Modifica > pannello Limita > Selezione per visualizzare la barra degli strumenti Limita selezione.

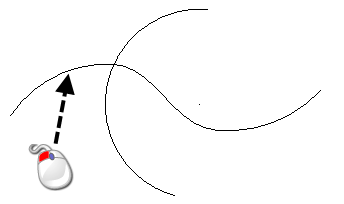

4. Selezionare uno degli oggetti come elemento di taglio.

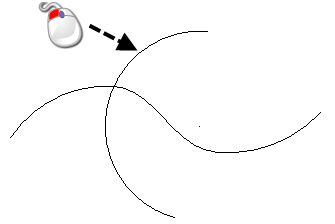

5. Selezionare l'altro oggetto da limitare.



   Il secondo oggetto è ritagliato fino all'intersezione nella vista.
