Aggiunta di un punto a una curva

Per aggiungere un nuovo punto a una curva:

1. Fare clic sulla scheda Strumenti curva > pannello Modifica > Aggiungi.

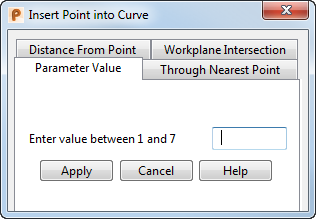

2. Usare la finestra di dialogo Inserisci punto nella curva per inserire un nuovo punto nella curva:



3. Selezionare una scheda per specificare il metodo di aggiunta del punto. Selezionare tra:

   Valore parametro - per inserire un punto presso un valore parametro specifico.

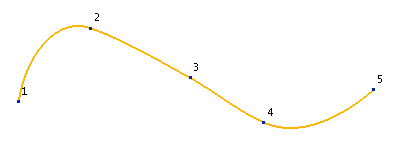

   Ad esempio, per aggiungere un nuovo punto a metà strada tra i punti 1 e 2:



   • Immettere il valore parametrico di dove si desidera giaccia il nuovo punto.

     Ad esempio, inserire un valore di 1,5. Si tratta del valore parametrico a metà tra i punti 1 e 2.

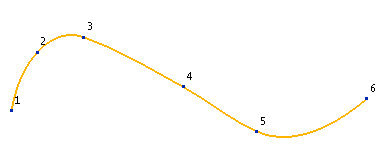

     Il nuovo punto è aggiunto a metà tra i punti 1 e 2. Questo punto è rinumerato 2 e il punto 2 è divenuto il punto 3. Il punto 2 diventa ora il punto selezionato:



   • Se si desidera aggiungere un altro punto a metà strada tra 3 e 4, occorre inserire 3,5.

   La scheda Attraverso il punto più vicino consente di immettere un punto sulla curva più vicina a un punto specificato. Per specificare il punto:

   • Inserire le coordinate X Y Z, oppure fare clic sul pulsante Posizione per aprire la finestra di dialogo Posizione, in cui è possibile usare gli strumenti di inserimento della posizione.

   Distanza dal punto - per immettere un punto sulla curva a una distanza specificata dal punto al momento selezionato. Se non è selezionato alcun punto, viene usato il punto 1.

   • Inserire la distanza dal punto corrente in cui si desidera giaccia il nuovo punto.

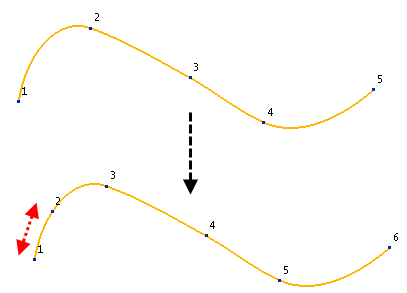

     Per aggiungere un nuovo punto 10 unità dal punto 1, specificare la distanza come 10:



   Intersezione del piano di lavoro - per inserire un punto in cui il piano principale di un piano di lavoro attivo interseca un punto.

   Ad esempio, il piano YZ del piano di lavoro attivo è visualizzato come intersecante la curva al punto 3:



   • Inserire un valore di offset per specificare l'offset dal piano di lavoro in cui si desidera che il nuovo punto giaccia nella curva. La grafica del piano è aggiornata per mostrare il nuovo valore. Ad esempio, inserire un valore di offset di 20. Un nuovo punto è aggiunto laddove il piano YZ del piano di lavoro attivo si interseca nel punto di offset:


4. Fare clic su Applica per inserire il nuovo punto nella curva. Il nuovo punto diventa il punto corrente.

   I punti sono rinumerati per riflettere la modifica.

Nota: Quando si inseriscono punti nella curve B-spline, la forma può cambiare significativamente.
