È possibile unire insieme sue Power Surface per produrre una singola superficie continua. È necessario che le superfici siano entrambe aperte o chiuse nella direzione perpendicolare alla connessione. Inoltre, le curve lungo i bordi di congiunzione devono avere lo stesso numero di segmenti.

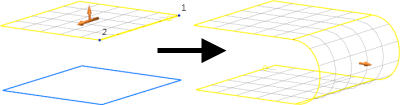

Ad esempio:

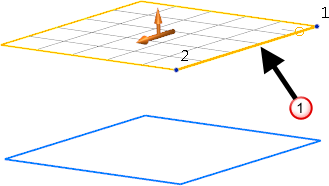

- Selezionare una curva di bordo sulla Power Surface da cui si desidera aggiungere
.

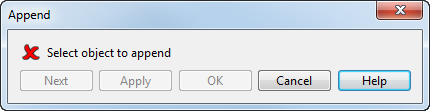

- Fare clic sulla scheda Strumenti di superficie > pannello Modifica > Aggiungi per visualizzare la finestra di dialogo Aggiungi:
- Selezionare la Power Surface cui si desidera aggiungere
.

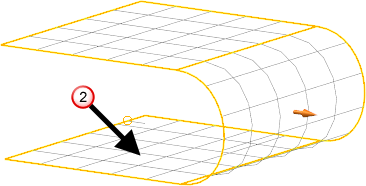

La curva selezionata della superficie principale si connette alla curva di bordo dalla corrispondenza più simile della superficie secondaria, aggiungendo una riga di patch tra le due superfici:
- Per deselezionare la superficie secondaria, selezionare una curva di superficie qualsiasi sulle superfici.
In alternativa, fare clic su una superficie secondaria differente per annullare l'aggiunta, e creare una nuova superficie aggiunta utilizzando la nuova selezione.
- Fare clic su Avanti per scorrere le soluzioni sull'aggiunta delle due superfici. Per ogni soluzione, PowerShape seleziona una curva di bordo corrispondente differente sulla seconda superficie.
- Fare clic su Applica per aggiungere le superficie e selezionare automaticamente la curva a bordo aperto successiva, in preparazione per ulteriori aggiunte.
Se la curva di bordo selezionata automaticamente non è corretta, selezionare una nuova curva di bordo.
- Fare clic su OK per salvare la superficie aggiunta e chiudere la finestra di dialogo.
La prima superficie diventa la superficie aggiunta, e la seconda è eliminata. Le spine e i contorni di ritaglio (e le loro p-curve) sulle superfici sono eliminate.
Nota: Fare clic su Annulla per chiudere la finestra di dialogo e annullare le modifiche non applicate, tra cui l'inversione di superfici e la rimozione di spine o contorni di ritaglio.
