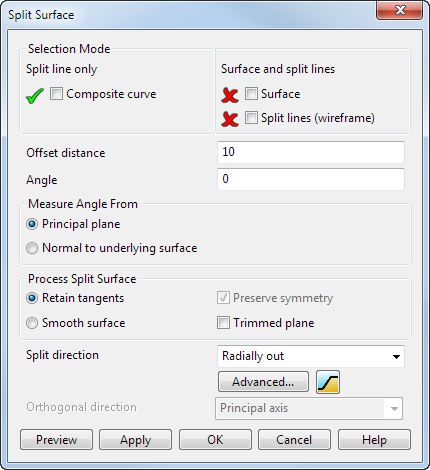

Usare questa finestra di dialogo per creare una superficie di divisione.
Modalità di selezione - Per aggiungere oggetti a una modalità di selezione, attivare una modalità e selezionare gli oggetti:
- Solo linea di divisione - Usare la modalità Curva composta per selezionare la curva composta per il metodo di creazione di una superficie di divisione eseguendo l'offset di una linea di divisione. L'opzione Curva composta è preselezionata se nel modello è presente una curva composta. È quindi possibile selezionare la curva composta desiderata, se non la si ha già selezionata.
- Superficie e linee di divisione - Usare le modalità Superficie e Linee di divisione (wireframe) per selezionare la superficie e il wireframe per il metodo di creazione di una superficie di divisione adattando una superficie a linee di divisione. Non sono presenti altre opzioni per questo metodo nella finestra di dialogo.
Il resto della finestra di dialogo contiene opzioni per il metodo di creazione di una superficie di divisione eseguendo l'offset di una linea di divisione.
Distanza di offset - La distanza del secondo lato della superficie di divisione dalla linea di divisione.
Angolo - L'angolo del secondo lato della superficie di divisione dalla linea di divisione. Due frecce sono tracciate ad angoli retti (normale) alla curva composta e sono usate per misurare l'angolo. La direzione delle frecce è determinata dalle opzioni Misura angolo da.
Misura angolo da - È possibile creare la superficie di divisione relativa al piano principale o alla normale della superficie sottostante. Le direzioni delle due frecce sulla linea di divisione sono determinate da queste opzioni:
- Piano principale - Una freccia punta parallela al piano principale
e l'altra parallela all'asse normale al piano principale
.

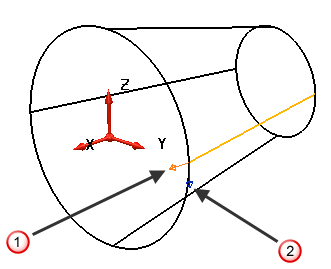

L'angolo è misurato da una freccia all'altra, come mostrato qui di seguito:
Freccia che punta lungo l'asse normale al piano principale.
Freccia che punta parallela al piano principale.
È possibile modificare la direzione delle frecce facendo clic su di esse o digitando uno dei seguenti comandi nella finestra dei comandi:
REVERSE PROFILE — inverte la freccia della strumentazione di direzione "normale".
REVERSE WITHDRAWAL_DIRECTION — inverte la freccia della strumentazione di direzione di ritiro.
La freccia parallela al piano principale determina la direzione delle laterali nella superficie di divisione. È possibile impostare la sua direzione usando le opzioni Direzione di chiusura.
- Normale alla superficie sottostante - Perché questa opzione sia disponibile, occorre creare la curva composta dalla superficie sottostante.
Una freccia punta lungo la normale della superficie sottostante e l'altra parallela alla tangente della superficie sottostante.

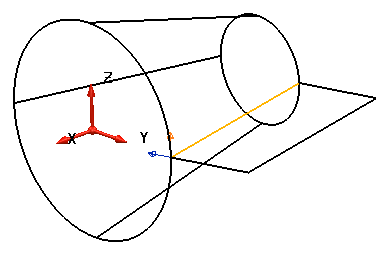

In questo esempio, se si fa clic su normale alla superficie sottostante, le frecce cambiano come mostrato qui di seguito.
L'angolo è misurato dalle frecce come mostrato qui di seguito.
Freccia che punta lungo la tangente della superficie.
Freccia che punta lungo la normale alla superficie.

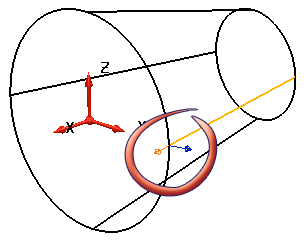

Fare clic sulla freccia che punta lungo la normale alla superficie per modificarne la direzione.
Nota: La freccia parallela alla tangente delle superfici sottostanti influisce sulla direzione delle laterali in una superficie di divisione creata a un angolo. È possibile impostarne la sua direzione usando le opzioni Direzione ortogonale.
Elabora superficie di divisione - È possibile scegliere se mantenere la tangenza nella superficie di divisione o levigare delle increspature nella superficie. È anche possibile selezionare le seguenti opzioni:
- Preserva simmetria - Preserva la simmetria della superficie di divisione quando si usa l'opzione Allinea ad assi nell'elenco a discesa Direzione di divisione.
In alcuni casi, la curva può sembrare simmetrica, ma i punti sono distribuiti in modo differente, in particolare attorno agli spigoli in cui sono prese le decisioni di cambiare direzione. Ciò può causare un risultato asimmetrico anche quando questa opzione è attivata.
- Piano ritagliato - Questa opzione è attiva se la curva di divisione è planare e la curva composta è chiusa. In base alle impostazioni di default, è deselezionata. Se si seleziona Piano ritagliato, la casella di delimitazione della curva di divisione è ingrandita secondo la distanza di offset inserita per definire il bordo del piano ritagliato. Vedere l'esempio seguente:
Senza l'opzione Piano ritagliato, sarebbe impossibile creare una superficie di divisione sensibile per la curva mostrata in precedenza. Questo risultato è mostrato dal modello sulla sinistra. Il modello sulla destra mostra il risultato quando l'opzione Piano ritagliato è selezionata.
Direzione di divisione - Se si misura l'angolo dal piano principale, è possibile impostare la direzione delle laterali all'interno della superficie di divisione usando una delle seguenti opzioni:
- Allinea ad assi- Le laterali della superficie di divisione sono parallele agli assi del piano principale (prima della levigatura). Ad esempio, se il piano principale si trova nel piano XY, le laterali della superficie di divisione corrono parallele all'asse X o Y. Usare questa opzione quando la linea di divisione è quasi ad angoli retti agli assi.
- Radialmente fuori - Le laterali della superficie di divisione sono normali alla curva composta. Usare questa opzione quando il modello è per lo più convesso.
- Normale alla superficie - (Opzione disponibile solo se la curva composta ha una superficie sottostante) Le laterali della superficie di divisione giacciono lungo la normale della superficie di divisione proiettata sul piano principale. Usare questa opzione quando la linea di divisione è per lo più convessa.
- Interne della superficie - (Opzione disponibile solo se la curva composta ha una superficie sottostante) Le laterali della superficie di divisione giacciono nella direzione delle curve interne della superficie sottostante proiettata sul piano principale. Questa opzione funziona bene per la maggior parte degli angoli, ma occorre evitarla per i bordi quasi verticali.
Avanzate - Visualizza la finestra di dialogo Dividi segmenti. È possibile usare questa finestra di dialogo per dividere la linea di divisione in segmenti. Per ogni segmento, è quindi possibile specificare la direzione delle laterali.
- Creare una Superficie divisione a gradino specificando diversi parametri. La selezione di questo pulsante visualizza la finestra di dialogo Superficie di divisione a gradino.
Direzione ortogonale - Quando l'opzione Normale alla superficie sottostante è selezionata e il valore Angolo è maggiore di zero, Direzione ortogonale influisce sulla direzione delle laterali della superficie di divisione tramite una delle seguenti opzioni:
- Asse principale - Utilizza l'asse normale al piano principale quale direzione delle laterali. Questa opzione è particolarmente utile per le superfici con bordi ritagliati a un angolo. Occorre allineare l'asse principale alla direzione desiderata della superficie di divisione. Ciò è possibile creando un piano di lavoro prima di creare la superficie di divisione e puntando l'asse principale del piano di lavoro nella direzione in cui si desidera creare la superficie di divisione.
- Normale della curva - La direzione delle laterali che giacciono lungo la normale della curva composta. Si tratta dell'opzione migliore per creare superfici di divisione radialmente attorno a superfici piatte, o quando la curva composta si trova nel piano perpendicolare alla direzione desiderata delle superfici di divisione.
- Interne della superficie - La direzione delle laterali che giacciono lungo la direzione delle laterali e longitudinali della superficie sottostante. Questa opzione può talvolta offrire il risultato desiderato quando le altre due opzioni non hanno successo.
Anteprima - Visualizza la superficie di divisione creata usando le impostazioni correnti nella finestra di dialogo. È possibile continuare a modificare le impostazioni nella finestra di dialogo fino a quando si è soddisfatti della superficie di divisione visualizzata in anteprima.
Applica - Crea la superficie di divisione e lascia aperta la finestra di dialogo.
OK - Crea una superficie di divisione e chiude la finestra di dialogo.
Annulla - Chiude la finestra di dialogo e non crea una superficie di divisione.
