Una scheda da cilindri è una tabella contenente le posizioni del centro, i diametri e le profondità dei cilindri.

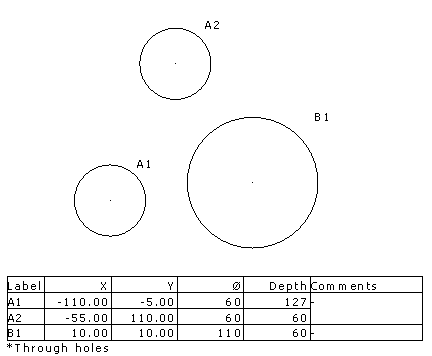

Una scheda è creata per i tre cilindri forniti qui di seguito:
Ogni cilindro è etichettato usando il formato AAxx, in cui:
- AA è un numero qualsiasi di lettere
- xx è un numero qualsiasi di cifre.
I cilindri con gli stessi diametri hanno lo stesso prefisso e sono posizionati l'uno accanto all'altro nella scheda. L'etichetta è impostata automaticamente dal Contatore nella barra degli strumenti Testo.
Nel nostro esempio, due cilindri hanno il diametro 60. Le etichette di questi cilindri hanno il prefisso A e i cilindri sono raggruppati insieme nella scheda.
Le coordinate dei centri e i diametri dei cilindri sono visualizzati nella scheda. Inoltre, nella scheda è disegnata una colonna commento. I commenti dei cilindri aventi lo stesso diametro sono uniti.
In base alle impostazioni di default, sono visualizzate solo le coordinate X e Y. Per visualizzare la coordinata Z, attivare l'opzione Includi coordinata Z nella paginaScheda della finestra di dialogo Opzioni.
