Utilizzo delle proprietà termiche definite dai tipi schematici

I tipi schematici definiscono le proprietà termiche degli elementi di costruzione durante la fase di progettazione schematica.

Le successive analisi energetiche utilizzano quindi le corrispondenti proprietà termiche, fornendo informazioni più dettagliate rispetto ai tipi concettuali di default.

È possibile selezionare le categorie di elementi specifiche di cui si desidera utilizzare i tipi schematici. Qualsiasi categoria di elemento non sostituita con un tipo schematico continuerà ad utilizzare i tipi concettuali di default. Se l'opzione Elementi dettagliati è attivata, i tipi schematici (e i tipi concettuali) vengono sostituiti da proprietà termiche basate sui materiali, dove definito.

Nota: Per le porte, nell'analisi energetica vengono utilizzate le proprietà termiche di una porta in legno R2 anche se nella finestra di dialogo Tipi schematici è stato selezionato un altro tipo di porta. Le porte interne vengono modellate come muri interni (senza apertura) e viene loro assegnato il tipo concettuale di default per i muri interni.

Per utilizzare le proprietà termiche definite dai tipi schematici

1. Fare clic sulla scheda Analizzagruppo Ottimizzazione energetica (Impostazioni energetiche).
2. Nella finestra di dialogo Impostazioni energetiche, per Altre opzioni, fare clic su Modifica.
3. Nella finestra di dialogo Impostazioni energetiche avanzate, per Tipi schematici, fare clic sulla colonna Valore, quindi su .

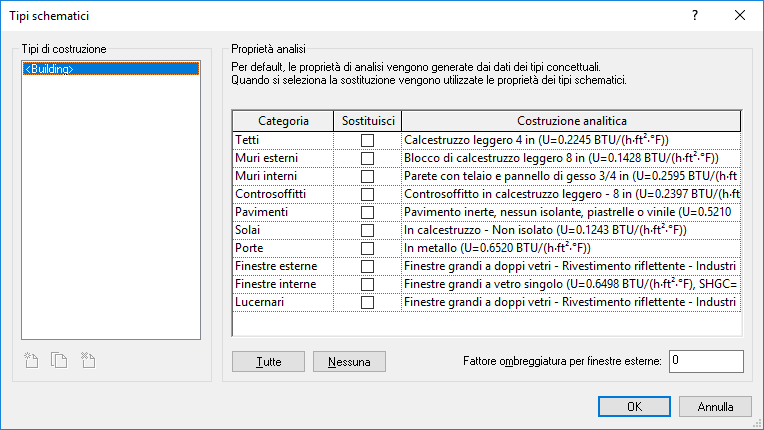

   Nella finestra di dialogo Tipi schematici viene visualizzato l'elenco delle categorie di elementi, con la casella di controllo Sostituisci selezionata per tutte le categorie.


4. Nella finestra di dialogo Tipi schematici, procedere nel seguente modo:
   1. Per una categoria per la quale si desidera utilizzare le proprietà termiche definite dai tipi schematici, selezionare Sostituisci. Nella colonna Costruzione analitica, utilizzare l'elenco a discesa per selezionare la costruzione desiderata.
      Nota: Per selezionare Sostituisci per tutte le categorie, fare clic su Tutto. Per invertire, fare clic su Nessuno.
   2. Per continuare ad utilizzare le proprietà termiche definite dai tipi concettuali per alcune categorie, deselezionare le relative caselle di controllo Sostituisci.
   3. Fare clic su OK.

Alla successiva esecuzione di un'analisi energetica, per tali categorie di elementi vengono utilizzate le proprietà termiche per i tipi schematici specificati (costruzioni analitiche).

Per i presupposti relativi ai tipi schematici, scaricare il file.
