Disegno di un carico area con o senza host

È possibile disegnare un carico area su pavimenti strutturali e muri strutturali.

1. Fare clic sulla scheda Analizzagruppo Modello analitico (Carichi).
2. Fare clic sulla scheda Modifica | Posiziona carichigruppo Carichi (Carico area).
3. Nella tavolozza Proprietà, selezionare un valore per Condizione di carico.
4. Per il parametro Orienta su, selezionare Progetto o Piano di lavoro.
5. Disegnare i carichi area nel modello. Selezionare ad esempio lo strumento di disegno rettangolo e fare clic sugli angoli del pavimento.

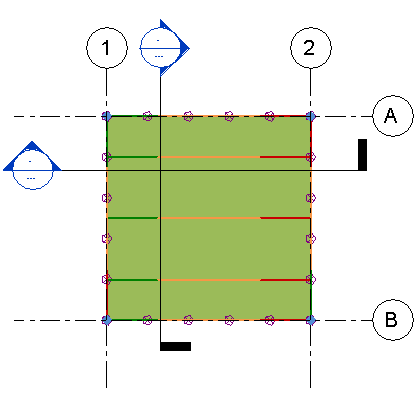

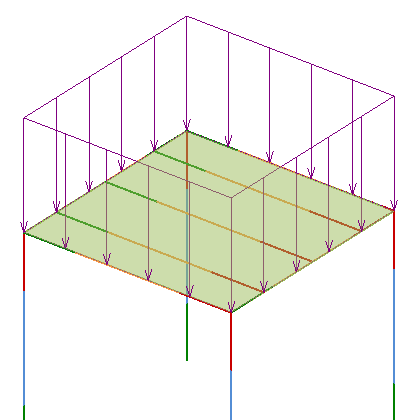

   Nota: Nelle viste analitiche 3D o nelle viste di prospetto i simboli di carico sono rappresentati da frecce, come illustrato nell'immagine.


Posizionamento di un carico area ospitato

Per il posizionamento di carichi con host è possibile selezionare solo il modello analitico. La geometria fisica dei componenti non è in grado di accettare il carico.

1. Una volta terminato il disegno, fare clic sulla scheda Crea contorno carico areagruppo Carico area (Termina carico area).
2. Fare clic sulla scheda Analizzagruppo Modello analitico (Carichi).
3. Fare clic sulla scheda Modifica | Posiziona carichigruppo Carichi (Carico area ospitato).
4. Nella tavolozza Proprietà, selezionare un valore per Condizione di carico.
5. Per il parametro Orienta su, selezionare Progetto o Sistema di coordinate locali host.
6. Selezionare il componente sul quale si desidera posizionare l'istanza di carico, ad esempio un pavimento strutturale. Il carico area si applica all'intera estensione dell'elemento.
