Posizionamento di più istanze di un modello di coordinamento

Dopo l'aggiunta di un modello di coordinamento, è possibile posizionare più istanze per aggiungere contesto al progetto.

È possibile utilizzare lo strumento Posiziona istanza della finestra di dialogo Modello di coordinamento per effettuare quanto segue:

• Posizionare copie duplicate del modello di coordinamento per pianificare il posizionamento delle unità ripetute. È possibile eseguire il mirroring delle istanze come necessario per il progetto. Se sono stati caricati più modelli di coordinamento, è possibile utilizzare il selettore di tipo per modificare il tipo per ciascuna istanza, analizzando il posizionamento di ciascun tipo di modello di coordinamento nel contesto dell'intero progetto.

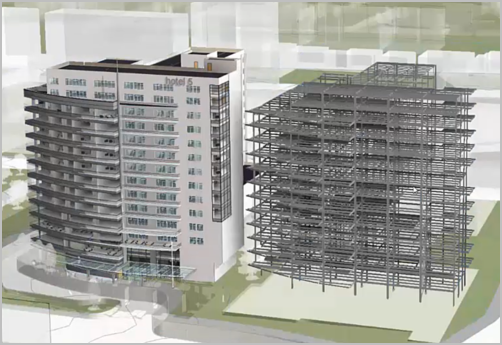

• Posizionare un'istanza del modello di coordinamento nel contesto del modello di Revit (ma il modello di coordinamento è ancora caricato).
• Esplorare le diverse posizioni del modello di coordinamento nel contenuto del modello di Revit. È possibile eseguire questa operazione dopo aver spostato l'istanza iniziale del modello di coordinamento lontano dal punto rilevamento o dell'origine interna.

Per posizionare un'istanza

1. Fare clic sulla scheda Inseriscigruppo Collega (Modello di coordinamento).
2. Selezionare il modello di coordinamento.
3. In Posizionamento, selezionare un'opzione:
   1. Utilizzare l'opzione da origine ad origine per allineare l'origine del modello di Navisworks con l'origine interna del modello di Revit.
   2. Coordinate condivise per allineare i modelli basati sulle coordinate condivise.
4. Fare clic su Posiziona istanza.
5. Fare clic su OK.
6. (Facoltativo) Selezionare il modello collegato, spostarlo nella posizione desiderata e bloccarlo in posizione in modo che non possa essere rimosso accidentalmente.
