Disegno di un rettangolo

È possibile disegnare un rettangolo selezionando la posizione di due angoli su una diagonale.

1. Selezionare uno strumento che consenta di disegnare un rettangolo.

   Ad esempio, fare clic sulla scheda Annotagruppo Dettaglio (Linea di dettaglio).

2. Fare clic sulla scheda Modifica | Posiziona Linee (o sulla scheda Modifica | Posiziona <Elemento> o Modifica | Crea <Elemento> corrispondente)gruppo Disegna (Rettangolo).
3. Nella barra delle opzioni:
   1. Se desiderato, in Offset, specificare un valore.
   2. Se desiderato, selezionare Raggio e immettere un valore.

      La definizione di un raggio crea raccordi agli angoli del rettangolo.

      Nella seguente immagine è mostrato un rettangolo disegnato senza selezionare l'opzione Raggio e un rettangolo disegnato con l'opzione Raggio selezionata.


      Nota: Se viene specificato un raggio, l'opzione Offset viene ignorata.

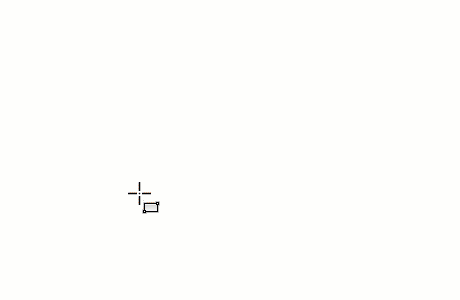

4. Fare clic nell'area di disegno per specificare il primo angolo del rettangolo.
5. Spostare il cursore e fare clic per specificare l'angolo diagonale del rettangolo.
6. Facoltativo: è possibile utilizzare le quote temporanee per specificare le dimensioni del rettangolo.
