Importa da Vault consente di importare nel progetto Revit corrente file CAD o immagini memorizzati in un vault.
Tuttavia, a differenza di Collega dal Vault, quando il progetto viene salvato nel Vault, solo il progetto viene aggiornato. Eventuali relazioni di tipo utilizza/utilizzato da tra il progetto e il file importato non vengono salvate. Ciò significa che se un collegamento viene modificato, è necessario importare di nuovo il file per vedere le modifiche.

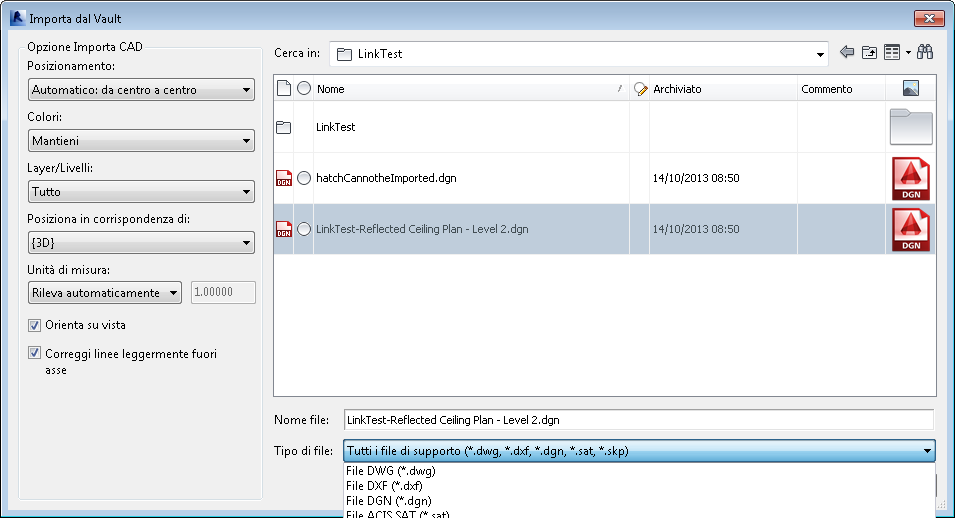

La finestra di dialogo Importa dal Vault
È possibile selezionare un file in Vault da importare nel progetto Revit corrente. Nella finestra di dialogo Importa dal Vault è anche possibile specificare le opzioni di posizione del file importato.
Tipi di file supportati
- DGN
- DWG
- DXF
- SAT
- SKP
- BMP
- JPG
- JPEG
- TIF
Opzioni di posizione
Quando si importa un file nel progetto Revit corrente, è possibile selezionare una preferenza di posizionamento.
Nella tabella seguente vengono descritte le opzioni di posizionamento disponibili per la selezione. Fare riferimento a Opzioni di importazione e collegamento per formati CAD e modelli Revit per ulteriori informazioni.
|
Opzione |
Dettagli |
|---|---|
|
Automatico: da origine a origine |
Revit posiziona l'origine del sistema di coordinate globali dell'importazione in corrispondenza dell'origine interna del progetto di Revit. Se l'oggetto importato è stato disegnato a notevole distanza dalla propria origine, potrebbe essere visualizzato a grande distanza dal modello. Per eseguire una verifica, impostare lo zoom su Adatta alla finestra. |
|
Automatico: a coordinate condivise |
Nota: Questa opzione è utilizzabile solo con i file Revit.
Revit posiziona la geometria importata in base alla posizione assunta rispetto alle coordinate condivise tra i due file. Se non è presente alcun sistema di coordinate condivise tra i file, Revit visualizza una notifica e utilizza il posizionamento Automatico: da centro a centro. Vedere Posizionamento condiviso. Importante: Quando un collegamento viene inserito utilizzando le coordinate condivise, la posizione sarà corretta, ma dovrà essere configurato il sito condiviso. Fare riferimento alla sezione sottostante sulla configurazione manuale di un sito.
|
|
Manuale: origine |
L'origine del documento importato viene centrata sul cursore. |
|
Manuale: punto base |
Il punto base del documento importato viene centrato sul cursore. Utilizzare questa opzione solo per i file AutoCAD con un punto base definito. |
|
Manuale: centro |
Imposta il cursore al centro della geometria importata. |
Workset
Se si lavora con workset collegati, tutti i workset del collegamento di lavoro condiviso vengono caricati e visualizzati.
