Surfaces > Surface Offset を使用してサーフェスのオフセットを作成する
Surface Offset ツールを使用してサーフェスをオフセットする
Surfaces ツール パレットで、Surface Offset ツール

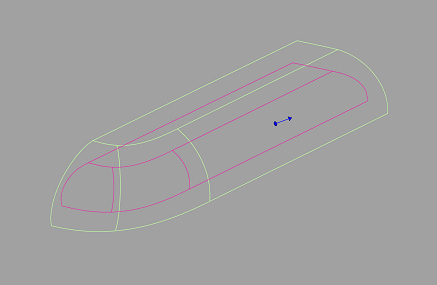

を選択します。オフセットするサーフェスを選択します。オフセットは、オフセットの方向を示す矢印とともに、選択したサーフェスとは別の色で表示されます。下のイメージは、複数のサーフェスをオフセットした状態を示しています。
以下のいずれかを実行します。
を使用して矢印を左右にドラッグし、オフセット距離を変更します。矢印の先端をドラッグするか、矢印の基点をクリックして、オフセット方向を変更することもできます。- Surface Offset Control ウィンドウで、数値を入力するかスライダを使用して Offset Distance を正確に設定し、オフセットのためのその他のオプションも指定します。
注:Offset Distance に正または負の値を指定して、オリジナル カーブのいずれかの側にカーブ オフセットを作成することができます。
キーを押しながらその他のサーフェスをクリックするか、ピック ボックスを使用して、それらのサーフェスを選択(または選択解除)します。- サーフェス オフセットを適用するときに COS を作成するには、Create COS をオンにします。Alias 2022 より前のバージョンでは、このツールを使用してサーフェス オフセットを適用すると、既定で COS が作成されました。
