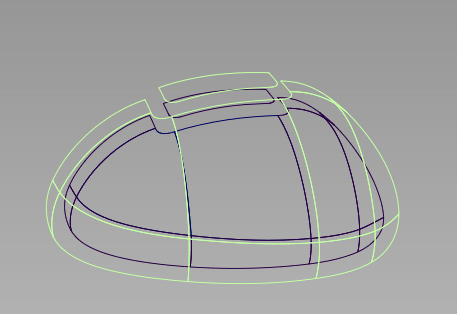

Object Edit > Offset を使用してオフセットコピーを作成する

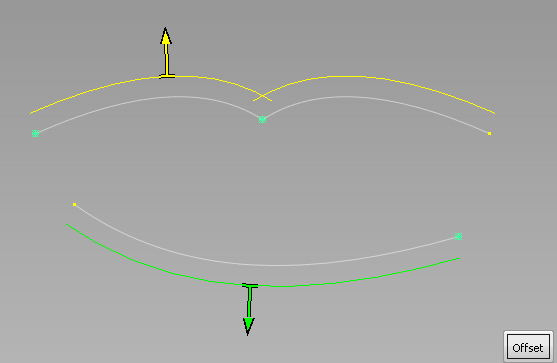

複数のカーブを同時に同じ方向にオフセットする

1 つまたは複数のカーブまたはカーブオンサーフェスを選択します。
Object Edit ツールパレットで、Offset ツールを選択します。

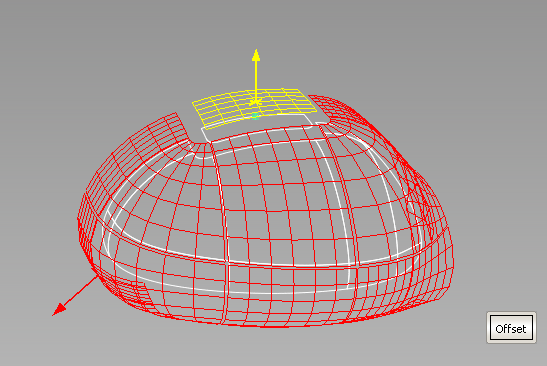

トポロジに基づいて、カーブセットが作成されます。セットごとに異なる色のオフセットプレビューが表示されます。また、各セットには、オフセットの一体化された方向を示す矢印が表示されます。

注:

(Preferences > Construction Options にある) Topology Distance は、1 方向にオフセットする必要がある一体化されたセットを形成するカーブを特定するために使用されます。
以下のいずれかを実行します。
- 矢印をクリックして、セットのオフセット方向を変更します。
- を左右にドラッグして、オフセット距離を変更します。
- Offset Control ウィンドウで、数値を入力して Offset Distance を正確に設定し、オフセットのためのその他のオプションも指定します。
- キーを押しながらその他のカーブをクリックするか、ピックボックスを使用して、それらのカーブを選択(または選択解除)します。
Offset ボタンをクリックします。

カーブをオフセットしようとすると、予想外の結果を生じる

カーブが XY、XZ、YZ、あるいはコンストラクションプレーンにない場合は、予想外の結果を生じることがあります。オプションウィンドウを開き、Curve Offset Plane オプションを Geometry Average に設定します。
カーブが平面的で非周期的であり、オフセットの CV 分布が望ましくない場合には(ねじれやボウタイなど)、Normal Mode を NUV に設定します。
Offset ツールは、マルチノットや CV 多重度を持つオブジェクトでトラブルが発生する可能性があります。

サーフェスのオフセットの CV 構造が望ましくない状態です(ボウタイなど)。

Normal Mode を NUV に設定してみます。

Surface Edit > Claymate の順に選択します。Claymate はすべての Alias 製品に含まれているわけではないことに注意してください。
