Animation > Tools > Set Motion

Applies motion path animation to any valid active objects.

パスに沿ったアニメーション化

Animation > Tools > Set Motion を使用して、さまざまなアニメーションセグメントを作成することができます。

たとえば、次のことが可能です。

NURBS カーブに沿ってオブジェクトをアニメーション化できます。このカーブは割り当てられているオブジェクトのモーションパスとして機能します。
オブジェクトが常に動いている方向を指すように、アニメーション化します。オブジェクトはパスに沿って動きながら、常にパスのカーブに対して元の向きを保持します。
カーブに沿って傾斜するようにオブジェクトをアニメーション化します。
カメラの UP ポイントのアニメーションを計算できます。
オブジェクトをアニメーション化して移動、または変形させます。オブジェクトは、パスカーブの形に沿って、必要に応じて歪曲します。

注:

オブジェクトをパスに沿って移動させながら曲げることで、キャラクタにリアルな本物らしい動きをつけることができます。これにより、つぶれたり、伸びたりできないリジッドボディのアニメーションによくある問題を解決できます。

概要

Set motion を使用すると、そのときのオプション設定に応じて、最高 4 種類のアニメーションが計算されます。

まず、Motion path アニメーションが計算され、オブジェクトを移動するためのアニメーションカーブが作成されます。
次に、Follow と Bank がいっしょに計算され、オブジェクトを回転させるためのアニメーションカーブが作成されます。
その後、Flow が計算され、オブジェクトのためにアニメーション化されたクラスタが作成されます。このクラスタはオブジェクトの既存のアニメーションを使用します。
Camera Up アニメーションは、現在アクティブなカメラすべての Up DAG ノードに対するモーションパスアニメーションを作成するために計算されます。

手順

Set motion を使用するには、Animation メニューから選択するか、対応するアイコンをクリックします。

Bank および Follow と共にモーションパスを使用する

既定のオプション設定で使用した場合、Set motion は3 種類のアニメーションを組み合わせ、Follow と Bank アニメーションの両方を使ったモーションパスに沿ってオブジェクトをアニメートします。これらの既定により、モーションの間、常にパスカーブの方向をポイントするように、割り当てられたオブジェクトを確実に回転させることができます。また、Maximum Bank オプションに 0 以外の値を設定した場合、曲率が異なるエリアでオブジェクトが適切に傾けられます。

Follow を使ってモーションパスを作成する手順は次のとおりです。

オブジェクトに追従させるモーションパスを定義するために NURBS カーブを作成します。
Surfaces > Primitives > Cone を選択して、円錐プリミティブを作成します。

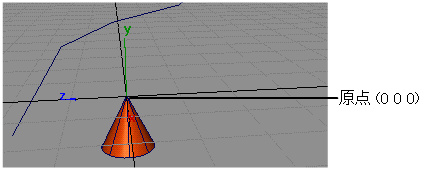

たとえば円錐の先端など、カーブに追従させたいポイントが原点に来るように円錐を配置します。円錐がカーブの始点から始まるように円錐の方向を指定します。

注:

モーションカーブの最終的な位置が原点に近くない場合、カーブのコピーを作成し(Edit > Duplicate > Object )、コピーしたカーブの始点を原点の位置に配置します。このカーブはオブジェクトの方向を設定しやすくするために使用されるもので、後で削除して差し支えありません。

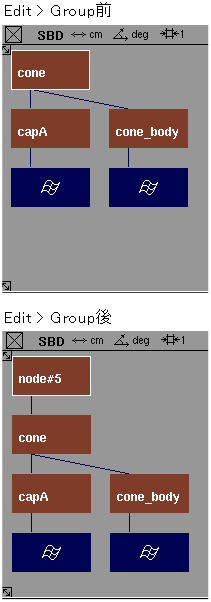

この位置にオブジェクトのための新しいグループを作成します(Edit > Group )。左側の例を参照してください。

モーションパスを割り当てるグループ化オブジェクトを選択してから、Animation > Tools > Set Motion を選択します。次のプロンプトが表示されます。
```
Pick a curve to be used as a motion path.
```
モーションパスとして割り当てるカーブを直接クリックします。これはアクティブオブジェクトのモーションパスとして割り当てられます。
Animation > Show > Playback を選択して、アニメーションを表示します。

Follow がオンになっているため、フレームシーケンス全体を通して、常に、まっすぐ前をポイントしながら、パスカーブに追従してオブジェクトが回転する様子を観察してください。

Action Window には、3 本の軸すべての周りにオブジェクトを回転させるためのアクションカーブが表示されます。

これらのカーブは、元の方向をパスカーブに維持するために必要なオブジェクトの回転を表します。オブジェクトのアニメーションを微調整するには、これらのアクションカーブを編集します。

Flow オプションを使用する

注:

パスに沿って Flow モーションを作成するためには Spline IK を使用することもできます。

次の例では、パスに沿って這い進むヘビをアニメーション化する方法を説明します。

ヘビのモデルを作成します(単純な円柱プリミティブを使用してもかまいません)。
ヘビに追従させたいパスを作成します。
Animation > Tools > Set motion を選択して、Set Motion Optionsウィンドウを表示します。
Reset をクリックして、既定の設定にリセットします。
Flow をオンに設定します。既定オプションにより、モーション全体を通して、割り当てられたオブジェクトがパスカーブに対する元の方向を確実に維持し、曲率が変化しているエリアで適切に傾けられるようになります。Bank と Follow はオンのままにしておく必要があります。
Maximum Bank オプションを正の数(たとえば30)に設定し、Save をクリックして、カレントパラメータの設定を保存します。

Flow を使用してスムーズで自然な動きを作成する

頭部の先端(オブジェクトの最先端)がパスカーブの開始点に来るように、オブジェクト(この例ではヘビの胴体)を配置します。
Transform > Local > Set Pivot を選択して、ヘビの頭部の先端(オブジェクトの正面)に回転ピボットを設定します。
オブジェクトで Transform > Rotate を使用して、モーションパス上を移動する方向に向くようにヘビを配置します。カーブの始点と位置ぞろえされた接線になるように配置してください。
作成したヘビのモデルを選択し、アクティブにします。
Set motion を選択します。次のプロンプトが表示されます。
```
Pick a curve to be used as a motion path
```
モーションパスとして割り当てるカーブを直接クリックします。

プロンプトラインにアニメーションの進捗状況を表す一連のメッセージが表示されます。
Animation > Show > Playback を選択して、アニメーションを表示します。

生成したアニメーションが気に入らない場合は、ヘビをアニメーション化するために作成したクラスタを削除します(これらのクラスタが唯一のアクティブジオメトリであることを確認してから、Delete > Delete Active を選択します)。flow アニメーションはすべてクラスタ上にあるので、ヘビはアニメーション化されなくなり、最初からやり直せるようになります。傾ける量を増やすには、Flow Slices、または Maximum Bank、もしくはこの両方の値を増やしてみてください。

モーションパスに沿ってカメラをアニメーション化する

Layouts > All Windows > All Windows を選択して、既定のウィンドウセットを作成します。
カメラアイを追従させるパスを表すカーブを作成します。
View > Reset View を選択し、作用の対象となるカメラに属するパースビューウィンドウの内部をクリックします。これにより、カメラの Up ポイントが、カメラアイの真上をポイントするようになります。

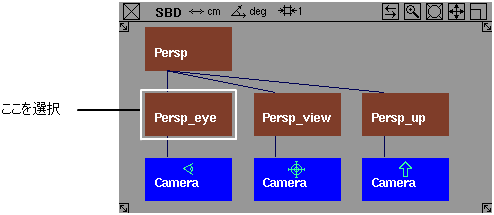

ツールパレットで、を選択し、次の図にあるように、カメラ上のアイ DAG ノードを選択します。
Set motion を選択して、Options ウィンドウを表示します。Motion Path オプションと Camera Up オプションだけが選択されていることを確認してから、Go をクリックし、この機能を実行します。
モーションパスとして割り当てるカーブを直接クリックします。カメラの Up DAG ノードに対して新しいモーションパスが作成されます。
Animation > Show > Playback を選択して、カメラアニメーションを表示します。このとき、カメラは移動していますが、lookat ポイントは固定されたままなので、満足のいくアニメーションが得られない可能性があります。

注:

多重ノットを持つモーションパスカーブに沿ってカメラをアニメーション化する場合、レンダリングされたアニメーションはパースビューのアニメーションとは異なります。このような場合、カーブをリビルドするか、Action Window で Curve Tools > Use result を選択します。

カメラの Look at ポイント(注視点)をアニメーション化する

ビューの DAG ノードを選択します。これは次の図にあるように、カメラビューノードの真上にある DAG ノードです。
Set motion を選択して、Options ウィンドウを表示します。
Start および End の値を camera up ノードと eye ノードのアニメーション化用に設定された値よりも 1～ 2 フレーム少ない値に変更します。必要に応じて、フレーム値に負の数を指定することもできます。たとえば、eye ノードや up ノードをフレーム値 1 と 30 を使ってアニメーション化した場合は、-3 と 27 を使用します。
Motion Path オプションのみが選択されていることを確認してから、Go をクリックします。
モーションパスとして使用するカーブの選択を促すメッセージが表示されたら、アイ DAG ノードのモーションパスとして使用されているカーブをクリックします。
Animation > Show > Playback を選択して、カメラアニメーションを表示します。カメラの表示、非表示を切り替える場合、カメラアニメーションをモニタすると簡単です。これを行うには、WindowDisplay > Toggles > Cameras を選択します。Animation > Show > Playback options ウィンドウの Optimization Options セクションでもカメラがオンになっていることを確認してください。

Set Motion オプション

Motion Path

Motion Path アニメーションとは、オブジェクトが選択されたカーブに沿って移動することを意味します。Motion Path オプションにより、選択されたオブジェクトそれぞれに X、Y、Z 軸のトランスレーションアニメーションが作成されます。選択されたオブジェクトにすでに存在するトランスレーションアニメーションは、Motion Path アニメーションで置き換えられます。

この機能を使用する前に、モーションパスとして使用するカーブをあらかじめ作成しておく必要があります。カーブオンサーフェスエレメントはそのままではモーションパスとしては利用できないので、Curve Edit > Create > Duplicate Curve を使用して、ワールド空間カーブに変換しなければなりません。

注:

Flow オプションがオフになっているときに、モーションパスによってアニメーション化される DAG ノード上にトランスレーションがない場合は、アニメーション中にモーションパスカーブと接するオブジェクトのポイントが原点(0,0,0)に重なるポイントとなります。

Follow

カーブに沿って移動するオブジェクトのポイントを変更するには、このポイントが原点に重なるようにオブジェクトを配置し、Edit > Group を使用してこれらのオブジェクトをグループ化します。次に、グループ化されたDAG ノードで Animation > Tools > Set Motion を実行します。

パスに沿ってアニメーションが動いている間はパスカーブに対する元の向きを維持するために、モーションパスに割り当てられたオブジェクトが必要に応じて回転します。オブジェクトは常に進行方向(上または下、左または右)をポイントします。Follow オプションはBank オプションと併用して、オブジェクトの回転パラメータをアニメーション化します。

Camera Up

アニメーション化されたカメラの Up DAG ノード、または Eye DAG ノードの上にある Up DAG ノードをアニメーション化するために、モーションパスカーブを適用します。Eye DAG ノードに対して Up DAG ノードがアニメーション化されていない場合にはカメラが傾いたり上下さかさま逆さまになったりしますが、このオプションを使用してカメラアニメーションを制御すると、このような現象を防ぐことができます。

Camera Up により、カメラの Up DAG ノード用に X、Y、Z 方向のトランスレーションアニメーションが作成されます。カメラの Up DAG ノード上にアニメーションを作成するには、カメラの Eye の上にある DAG ノードを選択します。この Up ノード用のトランスレーションアニメーションがすでに存在する場合、このアニメーションは削除されます。

または、View > Local Move Camera > Twist を選択して up ポイントを配置することもできます。カメラの up ポイントを配置するときは、WindowDisplay > Toggles > Cameras を使用してカメラを表示しておく方が作業しやすくなります。

Set motion を選択する前に、操作対象となるカメラの Up DAG ノードを選択し、ワールド空間上で Eye ポイントの up 方向への動きを表す位置に移動しておきます。このあと、Set motion を選択します。カメラの Up DAG ノードのモーションパスとして割り当てられる、NURBS カーブが作成されます。

Bank In/Out

Bank In では、オブジェクトがカーブの中心に向かって傾きます(角を曲がっているオートバイなど)。

Bank Out ではカーブの中心から外に向かって傾きます。バンクは、Degree の設定値が 0.00 よりも大きい場合に実行されます。

Follow アニメーションや Bank アニメーションを計算するには、アクティブな DAG ノードか、階層内でその上位の少なくとも 1 つの DAG ノードに移動アニメーションが存在しなければなりません。

Motion Path がオンの場合は、これらの DAG ノードには移動アニメーションが配置されます
Motion Path がオフの場合、オブジェクトには、Animation > Keyframe > Set Keyframe などのアニメーションツールを使用して事前に作成された移動アニメーションが必要です。

選択された DAG ノードに回転アニメーションのみ設定されている場合は、その上層の DAG ノードにもアニメーションを設定することができます。これは、その下の DAG ノードでは Arc 移動のように見えるので、Follow と Bank アニメーションが計算されます。

注:

Follow や Bank を使用する場合は、Set motion を実行する前に、オブジェクトの上や前(または前方の点)がわかるように、オブジェクトの方向を設定しておく必要があります。つまり、Follow やBank で計算されるアニメーションは、最初のフレームでオブジェクトの向きをはっきりと設定する必要があります。Range が All に設定されている場合、これがアニメーションの最初のフレームになります。Range が Option Window に設定されている場合は、Start フレームに対してオブジェクトの向きを合わせます。どちらの場合も、Transform > Rotate を選択してオブジェクトの向きを調整し、Transform > Local > Set Pivot でオブジェクトの回転ピボットを配置します。オブジェクト上のこの点を中心に、Bank アニメーションが作成されます。

Maximum Bank

傾きの最大角度を指定します。0.00 に設定されている場合、Bank オプションがオンに設定されていても、オブジェクトは傾けられません。オブジェクトは、パスカーブの最大曲率のところで、Maximum Bank オプションで指定された角度まで傾けられます。曲率が変更されると、その変更と同じ比率で傾きの角度も変更されます。したがって、曲率が直線になると、オブジェクトはまったく傾けられません。

Range

アニメーションをアニメーションのフレーム範囲全体に適用するか(All)、オプションウィンドウの現在の Start 値と End Frame 値で指定されたフレーム範囲だけに適用するかを決めます。

Start/End Frame

アニメーション全体を基準にした、アニメーションの開始フレーム値と終了フレーム値を定義します。これらの設定は、Range が Option Window に設定されているときにのみ使用できます。

Sample By

Follow と Bank オプションによって使用されるオプションで、回転アニメーションを計算するときに、移動アニメーションをサンプリングする頻度を指定します。キーフレームは Sample By で指定されたフレーム数ごとに作成されます。

Camera Up オプションでカメラの Eye DAG ノードアニメーションをサンプリングする頻度を決めるときにも、このオプションが使用されます。このとき作成されるカメラ用のモーションパスカーブには、カメラの Eye DAG ノードアニメーションのサンプリングごとに 1 つの CV ができます。

サンプリングエラーを回避するため、モーションパス全体にわたって十分なサンプリングポイントが得られるように、Start、End、SampleBy の値を設定します。一般に、隣り合う 2 つのサンプルポイントの接線角度が 90 度以上変更された場合、サンプリングエラーが発生します。

サンプリングエラーを解決するには、フレーム範囲を広げるか、または Sample By の値を小さくして、採集されるサンプル数を増やします。

たとえば、Start を 4.0、End を 1.0、Sample By を 5 に設定し、モーションパスとして円プリミティブを使用して、オブジェクトをアニメーション化します。サンプルポイントの合計は5です。これらのサンプルポイントはすべて 90 度ずつ離れているので、サンプルエラーが入り込み、アニメーションを再生したときにアニメーション化されたオブジェクトが反転する可能性があります。

Flow

Flow をオンに切り替えると(チェックマークが付き)、選択されたそれぞれの DAG ノードの下にあるジオメトリに Flow アニメーションが適用されます。

Flow Slices

Flow をオンに切り替えると、Set Motion Options ウィンドウが拡大して以下のスライダが表示されます。

このスライダは、Flow オプションでフローイングのために何個のオブジェクトスライスまたはクラスタに分割するかを決めるのに使用します。

それぞれのクラスタは、別々にアニメーション化されます。不必要にスライスの数を多くすると、処理速度が落ちます。一般に、オブジェクトの縦方向(パスに沿って前方から後方)により多くの CV が使われるほど、多くのスライスが必要になります。円柱のような単純なオブジェクトの場合は、スライス数は少なくても十分です。
