Surfaces > Corner Blend

3 つのフィレットとベースサーフェスとの間にブレンドサーフェスを作成します。

このツールは、3 つのフィレットが交わる複雑な状況で正方形のサーフェスブレンドを自動的に作成します。

Corner Blend コントロール

Continuity Type

G1 Tangent: ブレンドサーフェスのすべてのコーナーにあるカーブとの接線連続性を維持します。

G2 Curvature: 両方のカーブとの曲率連続性(G2)を維持します。G2 連続性は、曲率(曲率の半径の逆数)がブレンドサーフェスの境界の両側で同じであることを意味します。

Fillet オプション

Base Radius

ベースサーフェスのブレンドされたエッジの半径をコントロールします。

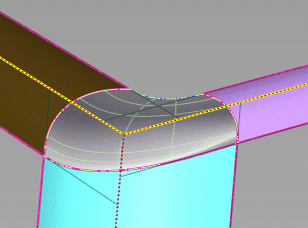

Base Radius: 40 ～ 80

Form Factor

ベースサーフェスのブレンドされたエッジのシェイプを調整します。フィレットのハルの最も内側の CV アームと最も外側の CV アームの長さの比率を指定します。値の範囲は 0.1 から 2.0 です。値を小さくすると、ブレンドされたエッジの曲げが急になります。

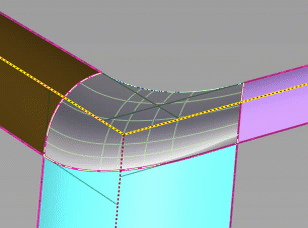

Form Factor: 0.30 ～ 2.0

Explicit Control

このオプションをオンにして、Explicit Control Options セクションを開いて、U 方向と V 方向両方のブレンドサーフェスの次数とスパン数を正確に指定できます。

Explicit Control オプション

(Sweep) U Degree

U 方向におけるブレンドサーフェスの次数をコントロールします。

(Section) V Degree

V 方向におけるブレンドサーフェスの次数をコントロールします。

U Spans/V Spans

U 方向と V 方向のブレンドサーフェスのスパン数。

Blending オプション

U Blend/V Blend

U 方向と V 方向で、反対側の境界の、言い換えれば反対側の境界間のブレンド中間点の影響力の等しいポイントをコントロールします。

Middle Edge Shape

中央フィレットのエッジのシェイプをコントロールします。この設定を使用すると、エッジ沿いの任意の歪みを補正できます。

Control オプション

Blend Trim Type

3 つのフィレットサーフェスのトリミングオプションを指定します。

Trimmed Surface: ブレンドと交差するフィレットサーフェスをトリミングします。

Trim Convert: トリミングすると、フィレットサーフェスがトリミング解除された(ナチュラル)サーフェスに変換されます。

Curves on Surface: コンタクトラインに沿ってカーブオンサーフェスを作成し、手作業でトリミングできるようにします。

Base Trim Type

ベースサーフェスのトリミングオプションを指定します。

Trimmed Surface: ベースサーフェスをトリミングします。
