Surfaces > Swept Surfaces > Profile

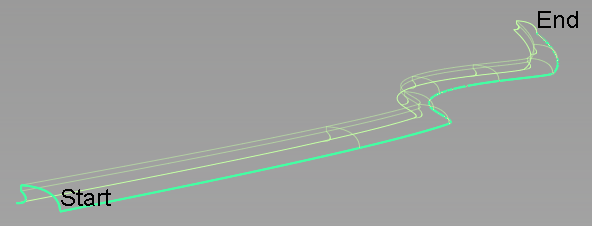

1 つまたは複数のパス カーブ(レイル)に沿って、1 つまたは複数のプロファイルをスイープしてサーフェスを作成します。プロファイルは、座標系、パスの法線、または定義されたベクトルに対して相対的に維持されます。
Profile を使用して、セクションのトランジションや位置を最大限にコントロールして、押し出しサーフェスを作成し修正します。
プロファイルは、1 つまたは複数の平面カーブで構成されています。プロファイルは鋭い曲げを持つことや、閉じることができます。
複数のプロファイルを使用する場合、プロファイルは異なるシェイプを持つことができますが、(鋭い折れ目またはスパン数の区分で)同様の構造である必要があります。各プロファイルはレイル カーブに関連する個別の位置と方向を持つことができます。プロファイル セット内のカーブが接続されていない場合(G0 ではない)、別のプロファイル サーフェスをセットの各要素に作成することが最善の方法です。
レールはカーブとサーフェス カーブを含むことができます。レイルは位置連続および接線連続である必要があります。レイルは閉じることができます。Chain Select によって複数の接線連続レール カーブを使用するか、レール入力を受け取る前に追加の選択を行うことができます。
Profile Control のオプション
Profile Orientation
Natural: プロファイル フレームの方向は、Frame Travel でのみ決まります。
Natural 方向、平行フレーム移動
Natural 方向、放射状フレーム移動
Rotate to Target – プロファイルは選択した Profile Target に接触するまで、レイル カーブを中心に回転します。

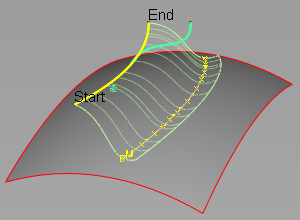

Rotate to Target 方向、サーフェス ターゲット、放射状フレーム移動
Rotate to Target 方向、カーブ ターゲット、放射状フレーム移動
Slide to Target – プロファイルは、選択した Profile Target に接触するまで、アタッチされたサーフェスに沿ってスライドします。プロファイルは回転して、プロファイル フレームがスライドするサーフェスに接した状態を保つようにします。
Slide to Target 方向、サーフェス ターゲット、放射状移動

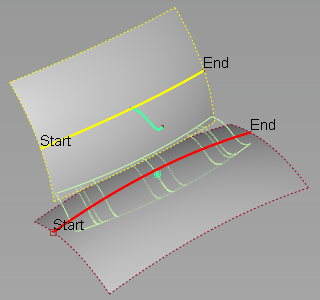

Slide to Target 方向、カーブ ターゲット、放射状移動
Guide Curve: プロファイル フレームの方向は、隣接するカーブの法線方向によって決まります。
Guide Curve 方向、2D スケーリング、平行移動

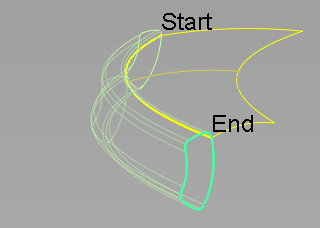

Surface Normal: プロファイル フレームの配置方向は、レイル カーブとサーフェス間の最も近いポイントにある隣接サーフェスの法線方向によって決まります。
2nd Rail – プロファイルの方向は、プロファイル カーブを 2 つのレイル カーブに接続することで決まります。
Profile Target
Surface Target – Rotate to Target を選択している場合、プロファイルはターゲット サーフェスに接触するまで、レイル カーブを中心に回転します。Slide to Target を選択している場合、プロファイルは、ターゲット サーフェスに接触するまで、アタッチされたサーフェスに沿って「スライド」します。
Use Profile Point も選択している場合は、プロファイルは、プロファイル上の選択したポイントがサーフェスに接触するまで、回転またはスライドします。
Curve Target – Rotate to Target を選択している場合、プロファイルは選択したカーブに接触するまで、レイル カーブを中心に回転します。Slide to Target を選択している場合、プロファイルは、ターゲット カーブに接触するまで、アタッチされたサーフェスに沿って「スライド」します。
Use Profile Point も選択している場合は、プロファイルは、プロファイル上の選択したポイントがカーブに接触するまで、回転またはスライドします。
Use Profile Point
Use Profile Point も選択している場合は、プロファイルは、プロファイル上の選択したポイントがサーフェスまたはカーブに接触するまで、回転またはスライドします。
Rotate to Target または Slide to Target を選択している場合、ターゲットに接触するプロファイル上のポイントを選択できます。
Profile Scaling
プロファイルはターゲット カーブの影響を受けてスケーリングされます。
No Scaling: プロファイルはスケーリングされません。
Non-proportional Scaling – プロファイルを 1 方向に不均等にスケーリングします。
Proportional Scaling: プロファイルをローカル座標系の 2 方向に均等にスケーリングします。
Frame Travel
プロファイル フレームは、プロファイル セクションの向きの指定とパスに沿った変換の定義に使用される座標系です。
プロファイル フレームが移動したり、パスに沿ってスイープする方法を選択します。

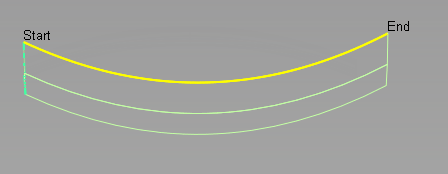

Parallel – プロファイル フレームがプロファイル平面に並行に移動するように設定できます。
Radial: プロファイル フレームが、レイル カーブの法線に対して相対的な同じ角度を維持してピボットします。
Transition type
このオプションは、複数のプロファイル間のブレンドのタイプを(入力カーブまたはマニピュレータで)指定します。レイル カーブの方向に伸びるサーフェスのアイソパラメトリック カーブのシェイプを決定します。

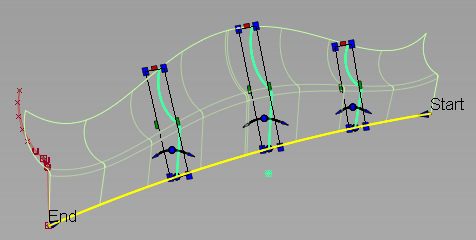

Global – 全体的に滑らかなシェイプになりますが、過剰なうねりが形成されることもあります。

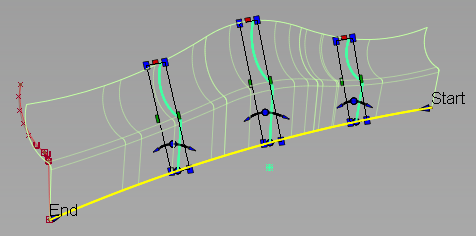

Local – プロファイルの位置の周辺で滑らかに遷移させます。

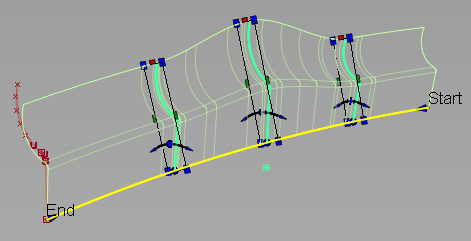

Limited – プロファイルのスケールの範囲内に収まるようにサーフェスのシェイプのコントロールを試みます。この設定は Global または Local の遷移タイプで発生することのある上下撮影を避けることができます。

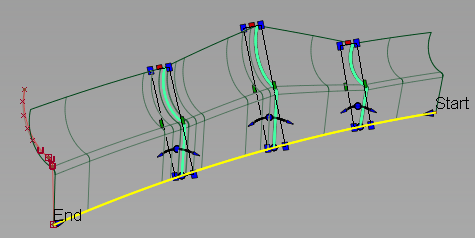

Linear – 直線でプロファイルを結合します。
Explicit Control オプション
このオプションを選択してコントロール オプションを表示すると、U 方向と V 方向の両方のプロファイル サーフェスの次数とスパン数を正確に指定できます。
(Length) U Degree
U 方向(レール カーブ沿い)のプロファイル サーフェスの次数です。
(Section) V Degree
V 方向(プロファイル セクション沿い)のプロファイル サーフェスの次数です。
Maximum Spans
Surface Type を Multiple Surfaces に設定した場合、この値によってプロファイル サーフェス グループの各サーフェスの最大スパン数が指定されます。
Rebuild
このオプションをオンにすると、プロファイル サーフェス上の CV 分布が入力ジオメトリの CV 分布と一致するように再構築されます。このオプションを使用すると、出力ジオメトリの作成方法をより詳細にコントロールできます。
Modify Range
Modify Range

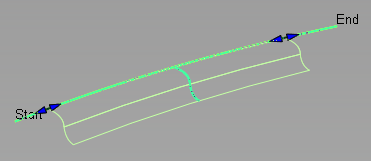

このオプションを選択して、範囲マニピュレータ、または Start および End スライダを使用してプロファイル サーフェスの入力として各レールの部分を定義します。
Start スライダと End スライダを 0.0 と 1.0 に設定すると、元の範囲にリセットされます。
Surface Structure
Surface Type
Multiple Surfaces – 選択した各プロファイル カーブに対して別のサーフェスが作成され、サーフェスはグループ化されます。
Single surface – 単一のサーフェスが作成されます。
Bezier Surfaces
このオプションが表示されるのは、Surface Type が Multiple Surfaces に設定されている場合のみです。選択されている場合、各サーフェスはベジエ パッチになります。
ベジェ パッチはシングル スパンを持ち、U 方向の最大角度は Explicit Control セクションで設定します。既定はレイル カーブの次数です。
Short Edge Tolerance
互いに距離が近すぎるスパンの追加を回避するために、システムでは、Short Edge Tolerance よりも値の小さい線形距離のスパンは許可されません。
Control オプション
Auto Update
Profile Control ウィンドウで値を変更するときに、新しいサーフェスを自動的に更新します。
Chain Select
このオプションが選択されている場合、サーフェス カーブを選択すると、そのカーブと接線が連続するその他のサーフェス カーブもすべて選択されます。
Deviation Check
作成されたプロファイルのサーフェスと、理論上完璧な結果との偏差を表示します。
Create Metadata
Profile ツールで履歴メタデータが作成されるかどうかを指定します。
Create Metadata オプションは、Autodesk Alias 2019.2 以降でのみ使用できます。
