データ変換の変更点と新しい機能について説明します。

新規にサポートされているファイル フォーマット

Alias 2022 では、次のファイル フォーマット バージョンを読み込むことができます。

• 読み込み(読み取り)
  • Inventor 2022
  • JT 10.6
  • NX 1953 シリーズ
  • SolidWorks 2021

詳細については、「Alias でサポートされているファイル フォーマット」を参照してください。

新しい Preserve Visual Orientation CATIA V5 書き出しオプション

CATIA V5 フォーマットに、Preserve Visual Orientation 書き出しオプションを追加しました。このオプションをオンにすると、Alias の定義内容に従ってジオメトリの方向と表示方向が等しくなるように、書き出されたサーフェスの U および V パラメトリック方向が調整されます。このオプションは、既定ではオンに設定されています。サーフェス ジオメトリの方向のみを維持する場合は、書き出す前にこのオプションをオフにします。

AlToC5 コマンド ライン ユーティリティを使用している場合は、-k フラグを使用してこのオプションをオフにし、視覚的な方向が保持されないようにします。

「CATIA V5 書き出しオプション」と「AlToC5」を参照してください。

NX ファイル読み込みの追加

Convert Specified Layers Only

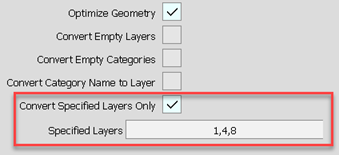

NX 読み込みに Convert Specified Layers Only オプションが新たに追加され、Alias で開く NX ファイルのレイヤを指定できるようになりました。このオプションを有効にした後、Specified Layer フィールドに、指定した数のターゲット レイヤを入力します。その場合、カンマ区切りリスト、レイヤ番号の範囲、またはその両方を組み合わせて使用することができます。有効なレイヤ番号の範囲は 1 ～ 256 です。

NXToAlias コマンド ライン ユーティリティを使用している場合は、-layerSelect フラグを指定して、Convert Specified Layers Only オプションを有効にします。次のように、引用符で囲まれた文字列でターゲットのレイヤ番号を指定します: -layerSelect "1,4,6";。

ジオメトリを最適化

新しい Optimize Geometry オプションを使用すると、読み込まれたファイルの CV レイアウトが Alias で使用できるよう最適化されます。

NXToAlias コマンド ライン ユーティリティを使用している場合は、新しい optimize geometry フラグ(-g)を設定して、このオプションを有効にすることができます

「NX 読み込みオプション」および「NXToAlias」を参照してくださ
