カーテン ウォールの要素定義を表示コンポーネントとして追加するには

カーテン ウォール要素定義を追加するには、次の手順を実行します。要素に割り当てる定義に従ってカーテン ウォール要素の表示プロパティをコントロールできるようにするには、それぞれの要素定義に対する表示コンポーネントを作成する必要があります。

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします.
2. [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
3. 変更するカーテン ウォール スタイルを選択します。
4. [表示プロパティ]タブをクリックします。
5. 表示レベルとして[モデル]を選択します。
6. をクリックします。

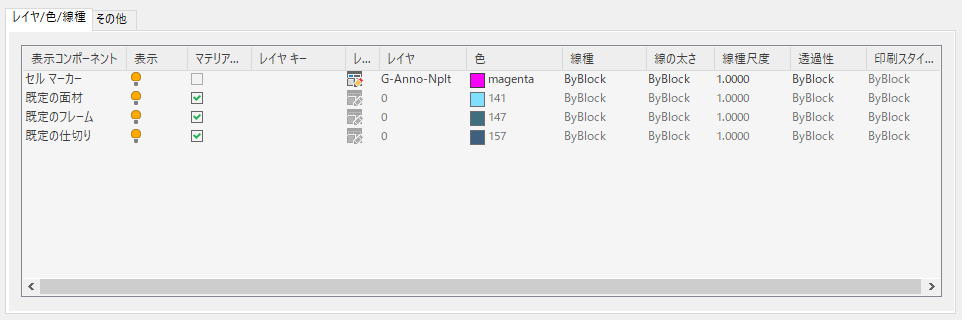

   コンポーネントの既定の一覧には、3 つの基本要素とセル マーカーのみが含まれています。



   カーテン ウォールの既定の[モデル]表示コンポーネント

7. [その他]タブをクリックし、[追加]をクリックします。
8. [コンポーネント タイプ]として、[面材]、[フレーム]、または[マリオン]を選択します。
9. [コンポーネント名]に名前を入力するか、[要素を選択]をクリックして一覧から要素を選択します。
10. [OK]をクリックします。
11. レイヤ/色/線種]タブをクリックします。

    追加した要素定義がコンポーネントの一覧に表示されます。

12. [その他]タブをクリックして要素定義の追加を続けるか、[OK]を 2 回クリックします。
