セル割り当てを作成する場合は、その割り当てを使用するグリッドのセルを指定する必要があります。セルを選択するには、次の 2 つの方法があります。
- [位置]を使用すると、面材を、垂直グリッドの始点、中央、終点のセルに、または水平グリッドの下、中央、上のセルに挿入することができます。セルの数が偶数(4 以上)の場合、[中央]はグリッドの中央の 2 つのセルを表します。セルの数が奇数(3 以上)の場合、[中央]はグリッドの中央の 1 つのセルを表します。

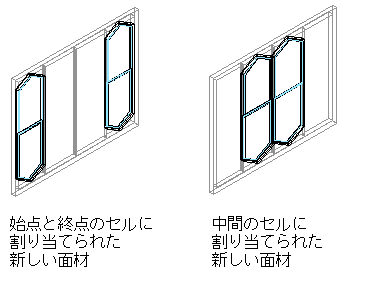

位置によってセル割り当てを指定
- [インデックス]を使用すると、セル番号に基づいて指定したセルに、面材を挿入することができます。セルには、始点から終点へ、または下から上へ、番号が付きます。たとえば、1、3、5 と入力すると、先頭、3 番目、5 番目のセルに面材が配置されます。

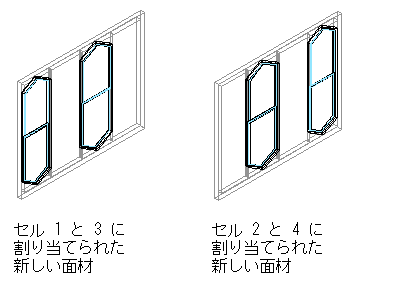

インデックスによってセル割り当てを指定
ヒント: 垂直セルと水平セルの両方があるグリッド内でセルの割り当てを決定しようとしている場合は、これらの方向のそれぞれが実際には個別のグリッド内にあることを覚えておくと役立ちます。垂直グリッドにネストした水平グリッドを付けたり、この逆を行うことができます。各グリッドを個別に選択してセルの割り当てを行います。
特定のセル割り当てが割り当てられていないすべてのセルには、既定の面材が使用されます。
-

をクリックします .
- [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
- カーテン ウォール スタイルを選択します。
- [デザイン規則]タブをクリックします。
- 左ペインで、グリッドを選択します。
- 右ペインの[タイプ]で、[位置]または[インデックス]を選択します。
- 次のように、セル割り当てを選択します。
次のオプションを選択する場合... |
次のように操作します |
場所 |
[使用個所]列をクリックして、その行の右端にあるボタンをクリックします。この割り当てを使用するセルを選択し、[OK]をクリックします。 |
インデックス |
[使用個所]列に、カンマで区切ってセル番号を入力します。垂直グリッドでは、セルは始点から終点に向けて番号が付けられ、水平グリッドでは、下から上に向けて番号が付きます。 |
注: 1 つのセルに複数の定義を割り当てることはできません。複数の定義を割り当てると、そのセルに最後に割り当てた定義が使用されます。
- [OK]をクリックします。
