3D 自由形状スペースをトリムするには

既存の 3D 自由形状スペースの一部をトリムするには、いずれかのサーフェスをトリムします。

注: この手順は、自動調整されないスペースに対してのみ有効です。この手順を自動調整スペースで実行すると、インプレイス編集モードを終了した後、スペースの自動調整が失われます。

3D スペースをトリム

1. 3D アイソメ ビューで作業していることを確認します。
2. 水平面または垂直面に沿ってトリムするスペースを選択します。

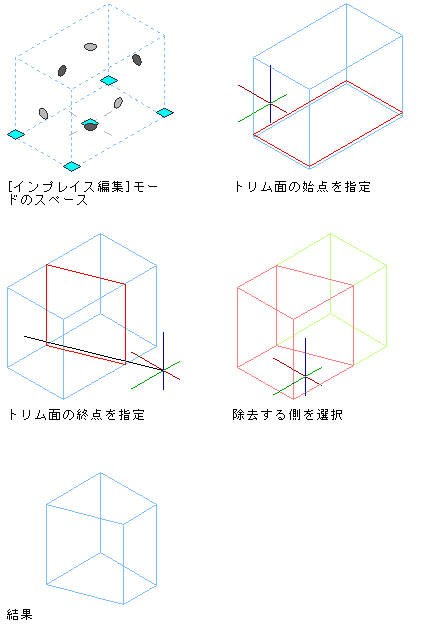

   3D スペース(左)のインプレイス編集モード(右)

3. [スペース]タブ[修正]パネル[インプレイス編集]をクリックします。
4. [インプレイス編集]タブ[修正]パネル[平面でトリム]をクリックします。
5. トリム面は、画面上で指定するか、コマンド ラインで 3 つの点を入力して指定します。
   ヒント: 水平なトリム面を生成するには正面図ビューを使用し、垂直なトリム面を生成するにはプラン ビューを使用します。
6. スペースに対する変更を保存するには、[インプレイス編集]タブ[編集]パネル[完了]をクリックします。
