ゾーンとは、スペースをグループ化するために使用するオブジェクトです。 ゾーンにはスペースをアタッチすることができ、階層構造で他のゾーンをグループ化することもできます。たとえば、建物内の個別のオフィスをサブゾーンとして含む、オフィス ビルという名前のゾーンを作成できます。 オフィス内の各職場は、スペースによって表すことができます。

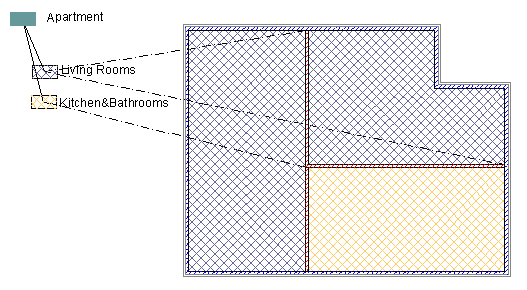

建物内のゾーン
- スタイル マネージャで、ゾーン スタイルを作成します。
- 標準として再使用したいゾーン構造がある場合は、ゾーン テンプレートを作成します。
DIN277 テンプレートを基にしたゾーン
- ゾーンまたはゾーン テンプレートを図面に追加します。
- 必要に応じて、計算演算子をゾーンにアタッチします。 ゾーンにアタッチされた計算演算子は、ゾーンにアタッチされているすべてのスペースおよびゾーンで使用されます。
- スペースまたは他のゾーンをゾーンにアタッチします。
サブゾーンおよびスペースがアタッチされたゾーン
