階段コンポーネントをボディ モディファイヤと置き換えるには

ボディ モディファイヤを作成して階段コンポーネントと置き換えるには、次の手順を実行します。

3D ボディ モディファイヤは、マス要素、マス グループ、またはその他のマスを含む AEC オブジェクトから作成することができます。 また、3D ボディを形成する ACIS ソリッドまたはブロックから作成することもできます。 オブジェクトをボディ モディファイヤとして定義する場合は、その前にオブジェクトを図面の任意の位置に配置する必要があります。

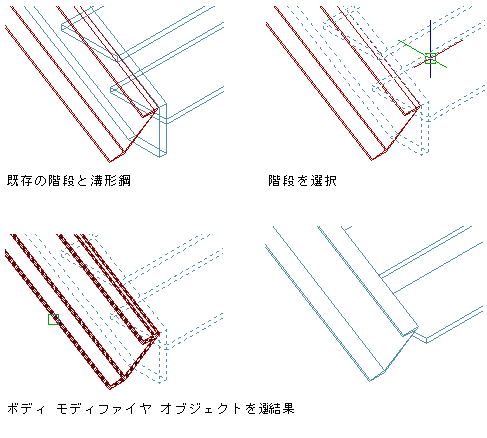

次の図に、溝形鋼をボディ モディファイヤとして使用し、階段のささら桁コンポーネントと置き換える方法を示します。

階段コンポーネントとボディ モディファイヤと置き換える

1. 階段コンポーネントをボディ モディファイヤと置き換える位置にオブジェクトを配置します。
2. ボディ モディファイヤで変更する階段を選択し、 [階段]タブ [修正]パネル [ボディ モディファイヤ]ドロップダウン [追加]をクリックします.
3. 階段コンポーネントを置き換えるオブジェクトを選択します。

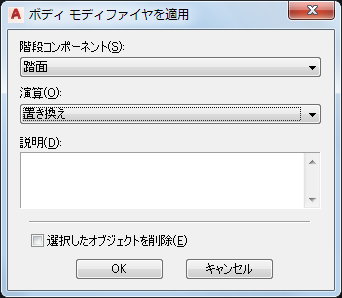

4. [ボディ モディファイヤを適用]ダイアログ ボックスの、[階段コンポーネント]で[ささら桁]を、[演算]で[置き換え]を選択します。


5. ボディ モディファイヤの説明を入力します。
6. 元のオブジェクトを図面に残さない場合は、[選択されたオブジェクトを消去]をオンにし、元のオブジェクトを図面に残す場合は、このオプションを選択解除します。
7. [OK]をクリックします。
