カーテン ウォール フレームのオフセットを指定するには

フロア ライン、ルーフ ライン、または基準線からカーテン ウォール フレームまでの距離を定義するには、次の手順を実行します。既定では、フレームの外側エッジが、フロア ラインの始点と終点、およびルーフ ラインの始点と終点に位置合わせされます。フレームの幅を調整する場合、フレームは内側に拡張されます。しかし、オフセットを使用すると、これらの既定の制限から離れてフレームを拡大/縮小したり、基準線から X または Y 方向に離れるようにフレームを移動することができます。

オフセット	説明
X	正の X オフセットを指定すると、フレーム エッジはカーテン ウォールの終点を越えて外側に移動します。負の X オフセットを指定すると、フレーム エッジはカーテン ウォールの中心に向かって内側に移動します。
Y	プラン ビューで、正の Y オフセットを指定すると、フレーム エッジは基準線の上側に移動されます。負の Y オフセットを指定すると、フレーム エッジは基準線の下側に移動されます。
始点	負の始点オフセットを指定すると、フレームは始点を越えて延長されます。正の始点オフセットを指定すると、フレームは短くなります。垂直エッジの始点は基準線で、水平エッジ(左から右に描いた場合)の始点は左端です。
終点	負の終点オフセットを指定すると、フレームは終点を越えて延長されます。正の終点オフセットを指定すると、フレームは短くなります。垂直エッジの終点は基準高さで、水平エッジ(左から右に描いた場合)の終点は右端です。

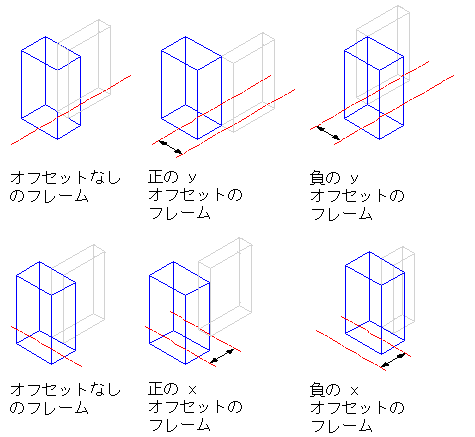

フレームのオフセットを X 方向と Y 方向に指定する

ヒント: カーテン ウォールの始点と終点を素早く識別するには、カーテン ウォールを選択します。[方向を反転]グリップがカーテン ウォールの中心付近に表示され、カーテン ウォールの終点方向を指し示します。

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします .
2. [建築オブジェクト]を展開し、[カーテン ウォール スタイル]を展開します。
3. カーテン ウォール スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインの[要素定義]の下にある[フレーム]を選択します。
6. 一覧からフレーム定義を選択します。
7. フレーム エッジのオフセット距離を指定します。
8. [OK]をクリックします。
