3D 自由形状スペースのサーフェスを分割するには

3D 自由形状スペースのサーフェスを分割することができます。 これは、スペースの天井にケーブル経路を作成する場合など、スペース サーフェスの一部のみのジオメトリを変更する必要がある場合に便利です。

注: この手順は、自動調整されないスペースに対してのみ有効です。この手順を自動調整スペースで実行すると、インプレイス編集モードを終了した後、スペースの自動調整が失われます。

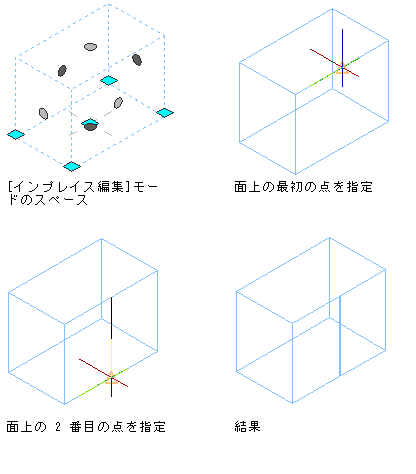

サーフェスを分割する

1. サーフェスを分割するスペースを選択します。


   3D スペース(左)のインプレイス編集モード(右)

2. [スペース]タブ[修正]パネル[インプレイス編集]をクリックします.
3. [インプレイス編集]タブ[修正]パネル[面を分割]をクリックします。
4. 分割線の始点を選択します。
5. 分割線の終点を選択します。
6. スペースに対する変更を保存するには、[インプレイス編集]タブ[編集]パネル[完了]をクリックします。
