3D 自由形状スペースから AEC オブジェクト を差し引くには

3D 自由形状スペースからスペースまたは他の AEC オブジェクトを差し引くには、次の操作を実行します。3D ジオメトリを持つ任意の AEC オブジェクトをスペースから差し引くことができます。

注: この手順は、自動調整されないスペースに対してのみ有効です。この手順を自動調整スペースで実行すると、インプレイス編集モードを終了した後、スペースの自動調整が失われます。

1. 3D アイソメ ビューに切り替えます。
2. オブジェクトを差し引く 3D 自由形状スペースを選択します。
3. [スペース]タブ[修正]パネル[インプレイス編集]をクリックします.
4. [インプレイス編集]タブ[修正]パネル[ブール演算]ドロップダウン[差]をクリックします。
5. 3D 自由形状スペースから差し引く AEC オブジェクトを選択し、[Enter]を押します。
6. 差し引かれたオブジェクトを削除するには y と入力し、オブジェクトを図面内に残すには n と入力します。

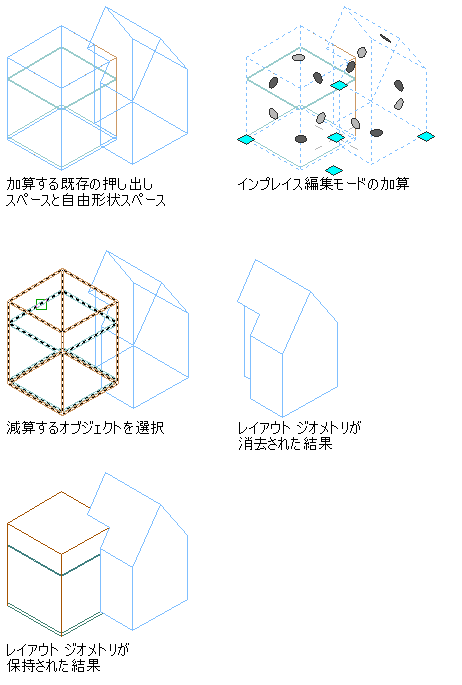

   自由形状スペースから押し出しスペースを差し引く

7. スペースに対する変更を保存するには、[インプレイス編集]タブ[編集]パネル[完了]をクリックします。
