FLATSHOT[フラットショット] (コマンド)

現在のビューに基づいて、すべての 3D オブジェクトの 2D 表現を作成します。

検索

[フラットショット]ダイアログ ボックスが表示されます。

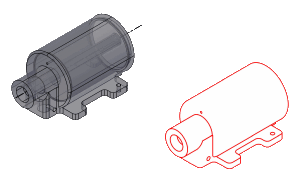

3D ソリッド、サーフェス、メッシュのすべてのエッジが、ビューの平面に平行な平面に線として投影されます。それらのエッジの 2D 表現が、UCS の XY 平面にブロックとして挿入されます。このブロックは、他の変更を加えるために分解することができます。
