3D モデルを表示する

今、レビュー用に 3D モデルを受け取りました。より快適にビューを変更したり、モデルの表示方法をコントロールしたいと思います。このトピックでは、次のことを行う最も簡単な方法について説明します。

標準 3D ビューを指定する
3D モデルの外観をコントロールする
3D ビューをダイナミックに回転する
平行投影とパース投影を切り替える

注: ビデオに音声または字幕はありません。

注: 手順、イメージ、ビデオは、お使いのバージョンの製品と若干異なる場合があります。

簡単な 3D モデルを作成する

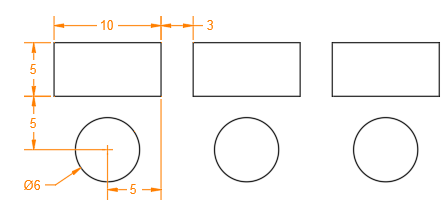

まず、RECTANG[長方形]コマンドを使用して 3 つの長方形を作成し、次のように 3 つの円を作成します。

3 つのビューポートコントロール

各ビューポートの左上コーナーには、次の 3 つのコントロールがあります。

[-] [平面図] [2D ワイヤフレーム]

3 つの角括弧領域のそれぞれをクリックすることで、各種の設定やコントロールを変更することができます。

[-]メニューには、いくつかのビューポートを表示したり、ビューナビゲーションツールの表示をコントロールしたりするためのオプションが含まれています。
[平面図]メニューには、標準ビューとカスタムビューのリストが含まれています。
[2D ワイヤフレーム]メニューには、使用可能な表示スタイルのリストが含まれています。

先に進んで[-]コントロールをクリックし、メニューを表示して[Esc]を押します。[平面図]と[2D ワイヤフレーム]コントロールでも同じように操作します。タイトルが変更され、現在の設定が表示されます。

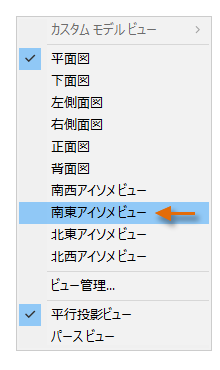

[平面図]というラベルの付いたコントロールをクリックし、メニューから[南東アイソメビュー]を選択します。

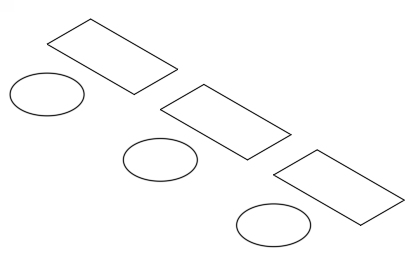

この操作により、図面のアイソメビューが表示されます。
コマンドプロンプトに対して EXTRUDE と入力し、6 つのオブジェクトをすべて選択します。
押し出し距離として 12 と入力します。

表示スタイル

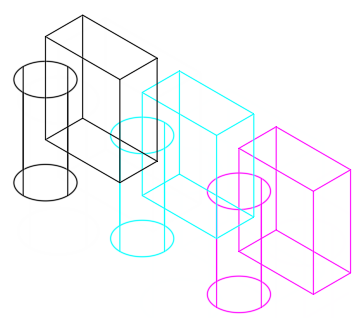

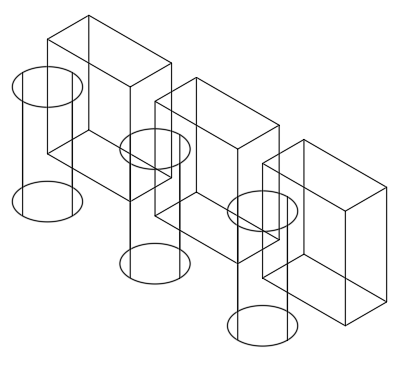

これで、2D ワイヤフレーム表示スタイルを使用して表示された 6 つの 3D ソリッドが作成されました。表示スタイルは、各ビューポート内のエッジ、照明、シェーディングの表示を決定します。次の表示スタイルを調べてみましょう。

まず、次のように、[プロパティ]パレットまたはリボンコントロールを使用して、3D ソリッドの色を変更します。

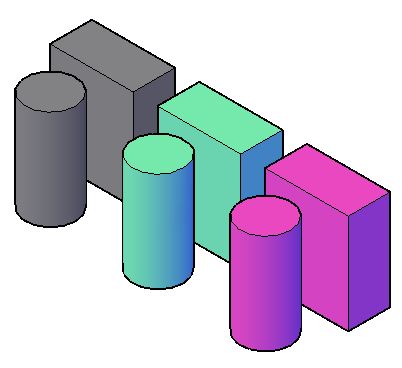

ビューポートコントロールで[2D ワイヤフレーム]をクリックし、メニューから[コンセプト]を選択します。

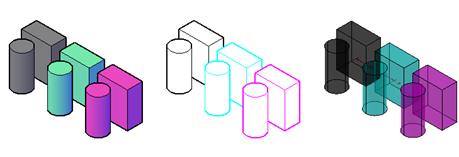

同じメニューから他の各表示スタイルを選択して外観を確認し、コンセプト表示スタイルに戻ります。次に、コンセプト、隠線処理、X 線表示スタイルの例を示します。

注: X 線表示スタイルは、DIST[距離計算]や MEASUREGEOM[ジオメトリ計測]などの計測コマンドを使用する際、3D でオブジェクトを指定する必要がある場合に便利です。

2D ワイヤフレーム表示スタイルとワイヤフレーム表示スタイルを比較する

では、2D ワイヤフレーム表示スタイルとワイヤフレーム表示スタイルの違いは何でしょう?

[2D ワイヤフレーム]: この表示スタイルは、2D 図面で速度が最大となるように最適化されています。しかし 3D ビューに対して 2D ワイヤフレーム表示スタイルを使用すると、ビューの方向を変更するたびに再作図が行われます。
[ワイヤフレーム]: この表示スタイルは 3D 表示用に最適化されており、3D ビューの方向を変更してもビューは再作図されません。また、2D 塗り潰しオブジェクトによる表示順序の設定や塗り潰しは表示されません。これらの違いにより、大規模な 3D モデルで作業するときに時間を大幅に節約することができます。

注: 次に示すように、2D ワイヤフレーム表示スタイルでは UCS アイコンはワイヤフレームとして表示され、3D 表示スタイルでは UCS アイコンはカラーでレンダリングされます。

3D ビューをダイナミックに回転する

モデルのビューを簡単にダイナミックに回転することができます。これによってモデルを異なる角度から見ることができるようになり、複雑なモデルを静的ビューに比べて簡単に理解することができます。

[Shift]を押しながら、マウスホイールを押したままにします。
[Shift]を押しながらマウスホイールを押したまま、マウスを動かします。

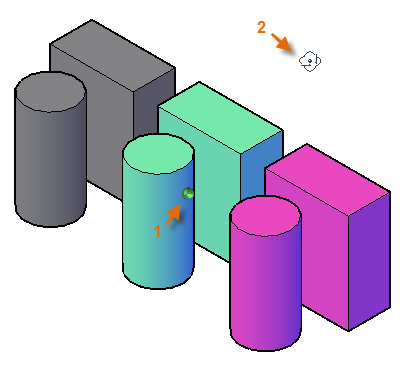

このモードでは、ビューの回転の中心となるターゲットポイントを示す暗緑色のボール(1)の両方を表示することができます。また、カーソルがビュー回転カーソル(2)に変わります。スクロールホイールを使用して拡大ズームや縮小ズームを行う場合、カーソル位置が重要です。
[Shift]とマウスホイールを放してビューの変更を停止します。
標準ビューに戻るには、ビューポートコントロールで[カスタム]をクリックし、再度[南東アイソメビュー]を選択します。

ヒント: メニューから使用できる標準の正投影ビュー、[平面図] / [下面図]、[右側面図] / [左側面図]、[正面図] / [背面図]は、視覚的な干渉チェックに役立つことがよくあります。

背景色をコントロールする

場合によっては、3D ビューの背景色を変更しなければならないことがあります。たとえば、ドキュメントやプレゼンテーションのイラストでは、背景を白に変更する必要があるかもしれません。背景色を白に変更するには、次の手順に従います。

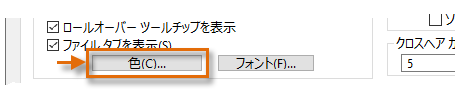

OPTIONS と入力して[オプション]ダイアログボックスを表示し、[表示]タブの[色]ボタンをクリックします。

左の列の関連するコンテキストは、2D モデル空間、3D 平行投影、3D パース投影です。

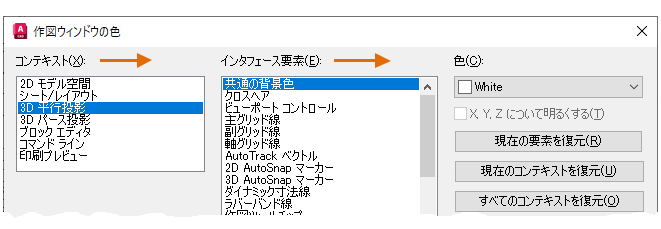

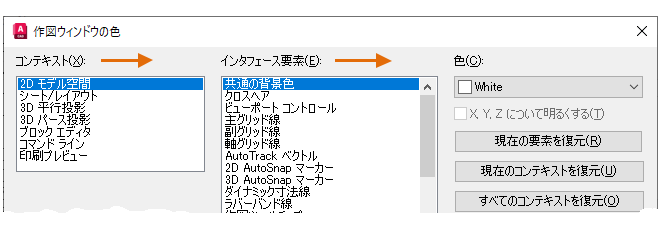

[コンテキスト]領域で、[2Dモデル空間]を選択し、[インタフェース要素]領域で[共通の背景色]を選択し、[色]領域で[White]を選択します。
[コンテキスト]の[3D 平行投影]に対しても、手順 2 を繰り返して、同じように選択します。

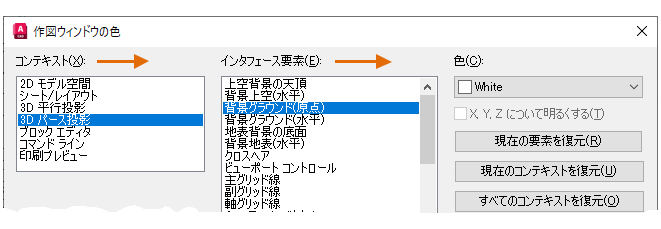

[コンテキスト]領域で[3D パース投影]を選択し、次のように選択します。
[適用して閉じる]をクリックし、[OK]をクリックします。

注: 既定の色設定にすばやく戻すには、[作図ウィンドウの色]ダイアログボックスを表示し、[作図ウィンドウの色]ダイアログボックスの右側の[すべてのコンテキストを復元]をクリックします。

パースビューを指定する

パースビューは、イラスト、プレゼンテーション、レンダリングに役立ちます。次の図は、平行投影およびその右にパース投影を示しています。

パースビューに切り替えるには、次の手順に従います。

2 番目のコントロール(おそらく[南東アイソメビュー]か[カスタム]に設定されています)をクリックし、メニューから[パースビュー]を選択します。
ビューをダイナミックに変更するには、前述の方法と同様に、[Shift]キーとマウスホイールを押した状態にします。スクロールホイールを使用して、モデルを拡大ズームおよび縮小ズームすることもできます。
パースビューでの表示が終了したら、元の平行投影ビューに切り替えます。

視界をさえぎるオブジェクトを一時的に非表示にする

モデルを表示しているときに、オブジェクトが邪魔になることがあります。このような場合、それらのオブジェクトを一時的に非表示にする簡単な方法があります。

ステータスバーの左下コーナーにある[オブジェクトを選択表示]をクリックします。

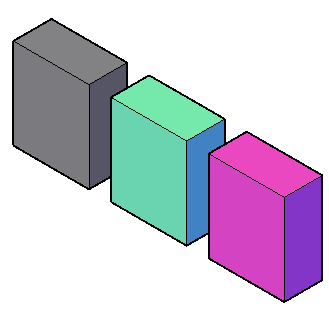

メニューから[オブジェクトを非表示]を選択し、3 つの円柱を選択して、[Enter]を押します。
前と同じようにビューをダイナミックに変更します。次に、同じボタンをクリックし、[オブジェクトの選択表示を終了]を選択して円柱を再表示します。

まとめ

各ビューポートの左上コーナーにある3つのコントロールを使用して、ビューの方向や表示スタイルを簡単に指定することができます。[Shift]キーとマウスホイールを使用して 3D ビューをダイナミックに回転し、モデルの不具合を探したり、ドキュメントやプレゼンテーションのイメージを作成したりすることもできます。
