配線画層を作成する

新しい配線画層を定義し、サイズ、色、および線番付けのプロパティを割り当てます。

配線画層を作成する

1. AEGS がアクティブなプロジェクトでない場合、プロジェクト マネージャで AEGS を右クリックして、[アクティブ化]を選択します。
2. プロジェクト マネージャで AEGS をダブルクリックして、図面リストを展開します。
3. プロジェクト マネージャの[プロジェクト図面リスト]で、AEGS04.dwg をダブルクリックします。
4. [回路図]タブ[配線/線番を編集]パネル[配線タイプを修正]ドロップダウン[配線タイプ作成/編集]の順にクリックします。 検索

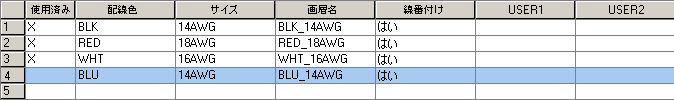

   [配線タイプ作成/編集]ダイアログ ボックスで、アクティブな図面に対して定義されている有効な配線画層がすべてリストに表示されます。配線画層名と配線プロパティ(色、サイズ、ユーザ定義のプロパティなど)がグリッドに一覧表示されます。

5. [配線色]列内の空の行をクリックして、配線色を BLU と入力します。
6. [サイズ]列内をクリックして、サイズを 14AWG と入力します。

   [画層名]は自動作成されます。


7. [画層]セクションの[色]をクリックします。青を選択して[OK]をクリックします。
   注: 新しい配線画層を既定にする場合は、[選択した値を既定にする]をクリックします。
8. [OK]をクリックします。
