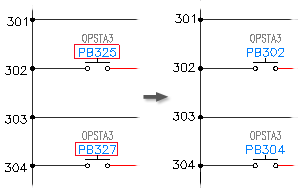

再タグ付けでは選択された 1 番目の各コンポーネントのタグ付けを再計算して、それに関連するコンポーネントを更新します。単一のコンポーネント、コンポーネントのグループ、図面、プロジェクト内の図面、またはプロジェクト全体を更新できます。
図面またはプロジェクトでコンポーネント タグに影響する変更を行った場合に、[コンポーネントを再タグ付け]を実行します。コンポーネント タグに影響する変更とは、たとえば、ラダー ライン リファレンス番号の更新やタグ形式の変更などです。再タグ付けでは選択された 1 番目の各コンポーネントのタグ付けを再計算して、それに関連するコンポーネントを更新します。タグ形式は、[図面プロパティ]
[コンポーネント]ダイアログ ボックスで設定します。
単結コンポーネントの導入により、主なコンポーネントのタイプが追加されました。プロジェクト内では、回路図の親シンボルと単結の親シンボルの両方を使用してコンポーネントを表すことができます。これらは、相互接続コンポーネントと見なされます。相互接続コンポーネントを再タグ付けする場合、再タグ付け機能では次の規則が適用されます。
- 回路図の親を再タグ付けすると、単結の親のタグ値もそれに合わせて更新される
- 単結の親を再タグ付けすると、回路図の親のタグ値もそれに合わせて更新される
- プロジェクト全体の再タグ付けを実行すると、最初に見つかったシンボルが再タグ付けされ、その相互接続先もそれに合わせて更新される
- プロジェクト全体の再タグ付けを実行し、回路図の親のタグまたは単結の親のタグが確定済みの場合、コンポーネントは再タグ付けされない
注: すべての単結コンポーネントは、WDTYPE 属性値「1-」によって識別されます。
