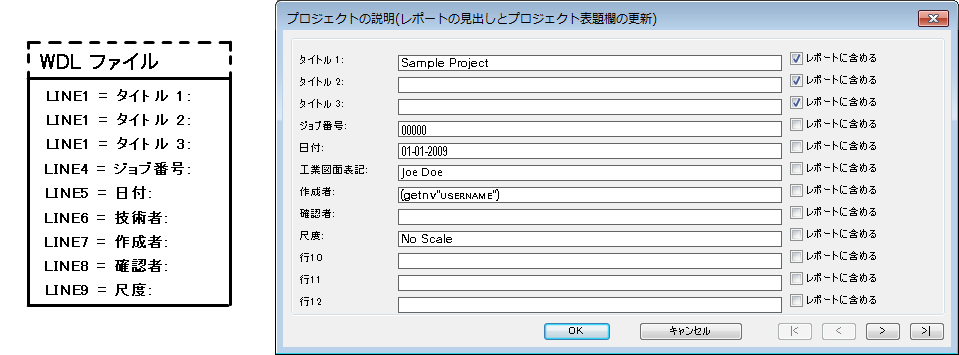

AutoCAD Electrical ツールセット のプロジェクト表題欄とプロジェクトの説明のダイアログ ボックスには、「LINE1」、「LINE2」のような汎用のラベルが表示されます。プロジェクト表題欄へのリンクに一致するように、これらのラベルを変更することができます。たとえば、AutoCAD Electrical ツールセット データの「LINE10」値をプロジェクト表題欄の「DRAWN_BY」属性にリンクしているとします。AutoCAD Electrical ツールセット のプロジェクト表題欄に関連するダイアログ ボックスのラベルとして、「LINE10」ではなく「作成者」(「DRAWN_BY」属性)を表示できます。WDLの拡張子を持つテキスト ファイルにカスタム ラベルを定義します。
このファイルには、ラベルごとに LINEx= ラベルの形式の行が 1 つあります。エントリを順番に並べたり、行番号を連番にする必要はありません。たとえば、次のようになります。
LINE1 = プロジェクト タイトル 1
LINE2 = タイトル 2
LINE3 = タイトル 3
LINE4 = プロジェクト番号
.wdl ファイルのシーケンスを検索します。
異なるプロジェクトについて異なる WDL ファイルを作成することができます。検索シーケンスは次のとおりです。
- プロジェクトの .WDP ファイルがあるフォルダで、<projname>_WDTITLE.WDL という名前のファイルを検索します。<projname>はアクティブなプロジェクトの名前です。
- プロジェクトの .WDP ファイルがあるフォルダで、DEFAULT_WDTITLE.WDL という名前のファイルを検索します。
- wd.env ファイルに WD_ACADPATHFIRST フラグが設定されている場合は、ACAD パスで DEFAULT_WDTITLE.WDL を検索します。
- AutoCAD Electrical ツールセット の USER フォルダで DEFAULT_WDTITLE.WDL を検索します。
- ベースの AutoCAD Electrical ツールセット のフォルダで DEFAULT_WDTITLE.WDL を検索します。
- wd.env ファイルに WD_SUP_ALT が定義されている場合は、指定されたパスで DEFAULT_WDTITLE.WDL を検索します。
- ACAD パスで DEFAULT_WDTITLE.WDL を検索します(wd.env にWD_ACADPATHFIRST フラグが設定されていない場合)。
