シンボル間を移動する

AutoCAD Electrical ツールセット の[サーフ]ユーティリティを使用すると、プロジェクト図面セット間でコンポーネントのリファレンスからリファレンスにすばやく移動できます。

1. プロジェクト マネージャで AEGS がアクティブなプロジェクトでない場合は、AEGS を右クリックして[アクティブ化]を選択します。
2. プロジェクト マネージャで AEGS をダブルクリックして、図面リストを展開します。
3. プロジェクト マネージャの[プロジェクト図面リスト]で、AEGS04.dwg をダブルクリックします。
4. 1 番上のラダー列の左側を拡大ズームします。
5. [プロジェクト]タブ[その他のツール]パネル[サーファー]ドロップダウン[サーファー]の順にクリックします。 検索
6. リレー コイル CR407 をクリックします。

   CR407 のすべてのインスタンスが[サーフ]ダイアログ ボックスに表示されます。

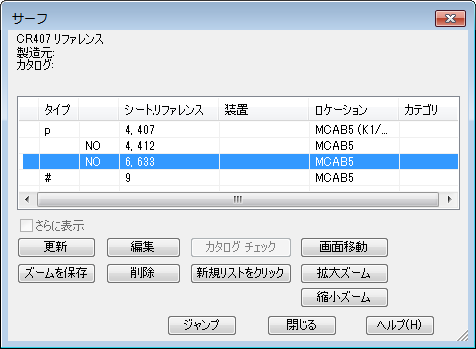

7. シート 6 上のリファレンスを選択します。
8. [ジャンプ]をクリックします。


   シート 6 上の CR407 のインスタンスがサーフされ、[サーフ]ダイアログ ボックスの横の図面に表示されます。


9. シート 9 上のリファレンスを選択します。
10. [ジャンプ]をクリックします。

    [サーフ]ダイアログ ボックスのオプションを使用して、コンポーネントを編集または削除することもできます。

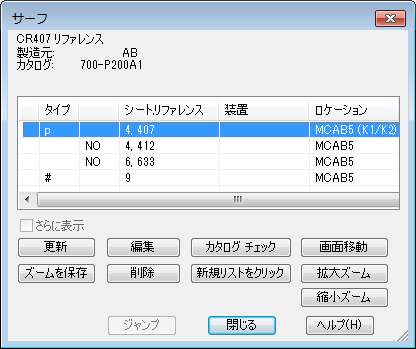

11. [サーフ]ダイアログ ボックスの 1 番目のエントリをダブルクリックして、元の AEGS04.dwg 図面に戻ります。
12. [閉じる]をクリックします。
    注: 図面の変更がサーフ時に検出された場合、図面ファイルが保存されます。AutoCAD Electrical ツールセット
