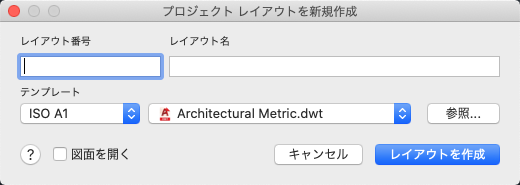

[プロジェクトレイアウトを新規作成]ダイアログボックス

図面と同じ名前の、名前の付いたレイアウトを含む新しい図面(DWG)ファイルを作成することによって、現在のプロジェクト内に新しいレイアウトを作成します。

SHEETSET[シートセットマネージャ] (コマンド)

メニュー: [ウィンドウ] > [プロジェクトマネージャ]: プロジェクト名を右クリック > [レイアウト新規作成]

オプション

次のオプションが表示されます。

現在のプロジェクト内のレイアウトの番号を指定します。初めてレイアウトを作成する場合は、番号を入力しないことをお勧めします。既定では、新しいレイアウトの図面名とレイアウト名は、レイアウト番号とレイアウトタイトルを組み合わせたものになります。

新しいレイアウトを作成するときに、ファイル名から番号を除去できますが、番号はレイアウト名に表示されたままになります。

新しい図面の名前の付いたレイアウトの名前を指定します。

プロジェクト内に新しいレイアウトを作成するときに使用する図面テンプレート(DWT)ファイルと名前の付いたレイアウトを指定します。

[名前の付いたレイアウト]

新しい図面ファイルを作成するときに使用する指定した図面テンプレート(DWT)ファイル内のレイアウトの名前が表示されます。

[テンプレートファイルの場所]

新しい図面ファイルの作成に使用する既定の図面テンプレート(DWT)ファイルが表示されます。

グループを選択した場合は、グループ内の新しい図面の作成に使用する既定の図面テンプレート(DWT)ファイルを[詳細]パネルで指定します。プロジェクト名を選択した場合は、プロジェクト内の新しい図面の作成に使用する既定の図面テンプレート(DWT)ファイルを[詳細]パネルで指定します。

[参照]をクリックして、[Finder]で図面テンプレート(DWT)ファイルを選択します。

オンにすると、作成後に図面を開き、ファイル内で直接編集できます。
