ラスター図形にスナップする

ラスター スナップ モードを使用して、モノクロ ラスター図形上の正確な位置を簡単に指定することができます。ラスター スナップ モードは、ベクトル オブジェクトではなく、ラスター図形にスナップする以外は、AutoCADの オブジェクト スナップ モードと同じです。

ラスター スナップは、次のような場合に便利です。

• ベクトル化ツール(VTool)を使用してラスター 図形をトレースする
• 消しゴムで消す、またはクロップするラスター図形を選択する
• ラスター図形処理(REM)コマンドで編集するラスター図形を選択する

注: ラスター スナップは、モノクロ イメージでのみ使用できます。

ラスター スナップがオン(有効)のとき、スナップ ウィンドウが AutoCAD カーソルの回りに表示されます。スナップ ウィンドウは、スナップできる点の上にクロスヘアを表示します。カーソルが終点、コーナー、その他の点にスナップするかどうかを管理するために、1 つまたは複数のモードが選択できます。

[ラスター]メニュー [クイック バー表示/非表示]オプションを使用すると、ラスター スナップのオン/オフを切り替えることができます。

ラスター スナップのオプションにアクセスするには

1. 次のいずれかの操作を行います。
   • [ツール]メニュー [作図補助設定]を選択します。
   • コマンド プロンプトに対して、AutoCAD の DSETTINGS[作図補助設定]コマンドを入力します。

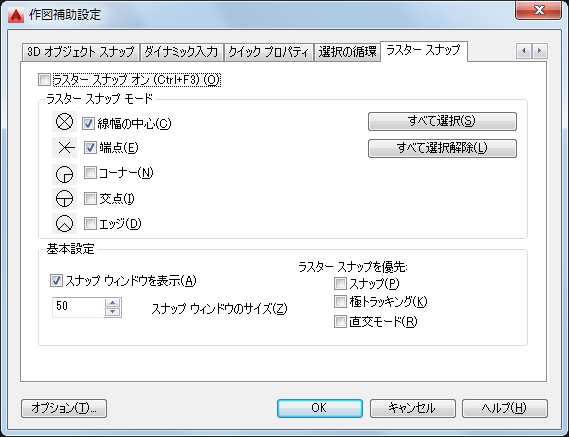

2. [作図補助設定]ダイアログ ボックスで、[ラスター スナップ]タブをクリックします。
