計画線ラベル

計画線は、汎用の多目的線分と曲線ラベルスタイルを使用してラベルを付けることができます。Autodesk Civil 3D NCS 図面テンプレートには、Grade Only や Slope Only などの役立つスタイルが含まれています。

下り矢印を設定する

既定の Grade Only ラベル スタイルは、計画線の前方向を示す方向矢印が付けられたグレーディングを表示します。

図 5: 計画線の Grade Only ラベルの既定の表示

式を使用して、このラベル スタイルの方向矢印が下りグレーディング方向を示すように設定することで、さらに便利にできます。そのためには、図 6 に示すように、Grade Only スタイルの矢印コンポーネントを編集します。

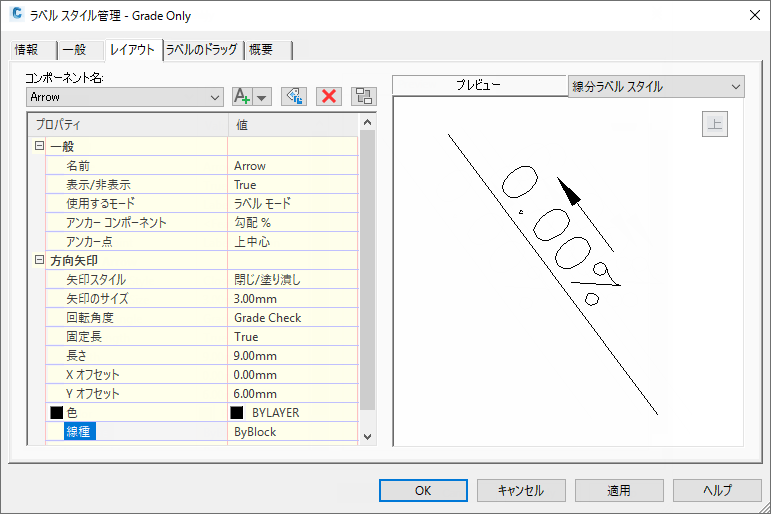

図 6: Grade Only ラベル スタイルの Grade Check 矢印の設定

下りグレーディング矢印を設定するには

1. [ツールスペース]の[設定]タブで、[一般] [ラベル スタイル] [線分]コレクションを展開します。
2. [Grade Only] [編集]をクリックします。
3. [ラベル スタイル管理]ダイアログ ボックスの[レイアウト]タブで、矢印コンポーネントを選択します。
4. [方向矢印]セクションで、[回転角度]をクリックし、[グレーディング チェック]を選択します。
5. [OK]をクリックすると、変更した内容が適用されます。
