Autodesk Civil 3D でグレーディングを作成する方法についてさらに説明するために、グレーディング交点の例をいくつか見てみましょう。図 10 に、交差する 2 つのグレーディングの平面図を示します。左側のセグメントの勾配は 0%、右側の勾配は急勾配の 100% で、横断勾配は 2:1 です。

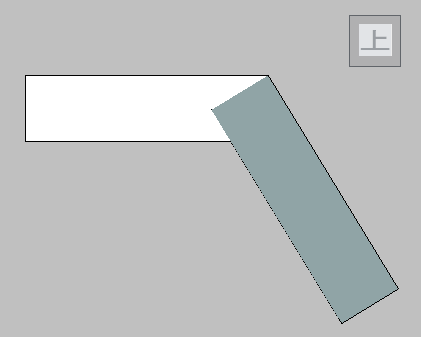

図 10: 交差する 2 つのグレーディングの平面図
図 11 に、これらのグレーディングが交差の側面図を示します。この図から、これらの交点が 1 つだけであることが分かります。つまり、2 つのセグメント間に「追跡勾配」状態が発生し、コーナー ポイントでの交点を除き、2 つのパッチ間に数学上の交線はありません。
図 11: 交差する 2 つのグレーディングの側面図
この例では極端な勾配を使用して問題をより明確に示していますが、計画線沿いの勾配が横断勾配を越えているところでは、類似の問題がいつでも容易に起こり得ます。2 つのグレーディングが交差していない場合、Autodesk Civil 3D では、交差ゾーンの勾配と標高を平均化することによって問題を処理します。図 12 に示すように、これによって、ほとんどのケースで横断勾配の摺り付けが効果的に行われます。
図 12: 交差する 2 つのグレーディングの計算された摺り付け
この状況は、実際のグレーディング シナリオで非常に一般的です。特に、異なる標高を含む計画線の内部へとグレーディングする場合に発生します。同じようなグレーディング交点の問題は、コーナーの内側で摺り付けを行うときに発生する場合があります。
