従来の IFCImport との比較

従来の IFCImport コマンドと Import from IFC ツールの違いを比較します。

• すべてのオブジェクトが、Civil 3D オブジェクトまたは AutoCAD メッシュ/3D ソリッドとして読み込まれます。IFC 4.3 Extension for Civil 3D では、AEC_SLAB や AEC_WALLS などの AEC オブジェクトは作成されません。
• Import from IFC ツール(IFCInfraImportコマンド)オブジェクトを、現在の図面に読み込みます。IFCImport では複数の新しい図面が作成されていました。
• 読み込まれたオブジェクトはブロックに配置されません。たとえば、読み込まれたコリドーは、複数のソリッド、サーフェス、および計画線になります。
• パフォーマンスは向上しましたが、Import from IFC ツール(IFCInfraImport コマンド)には、進行状況バーが表示されません。
• IFC 4.3 Extension for Civil 3D ではジオメトリとプロパティ セット データに重点を置いているため、マテリアルや色は完全にはサポートされていません。
• IFC 4.3 Extension for Civil 3D は、2x3 ジオメトリの小さなサブセットをサポートしています。次の例は、Revit から書き出された駐車場の IFC 2x3 コーディネーション ビューです。

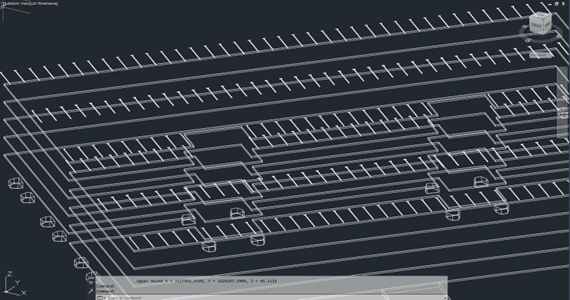

  Import from IFC ツール

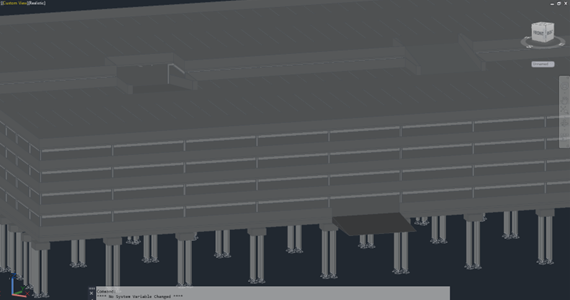

  IFCImport コマンド
