チュートリアル: 静的 AutoCAD テーブルを生成する

このチュートリアルでは、Project Explorer を使用して 2 つの静的 AutoCAD テーブルを Civil 3D 図面に配置する方法を学習します。最初のテーブルには、簡単な Civil 3D 線形/縦断レポートが含まれます。2 番目のテーブルには、Civil 3D パイプネットワークから派生したパイプ配管レポートが含まれます。

スタートアップガイド

Autodesk Civil 3D で、標準の Civil 3D サンプル図面、Intro-1.dwg を開きます。

この図面は標準 Civil 3D インストールの一部であり、通常は次のフォルダにあります。

C:\Program Files\Autodesk\AutoCAD 2022\C3D\Help\Civil Tutorials\

AutoCAD テーブルの生成を準備する

Project Explorer ウィンドウに表示されている任意の項目を右クリックすると、AutoCAD テーブル作成のオプションにアクセスできます。まず、最初の AutoCAD テーブルに線形/縦断レポートを配置します。

Civil 3D のリボンから[アドイン]タブを選択し、Project Explorer ウィンドウを開きます。

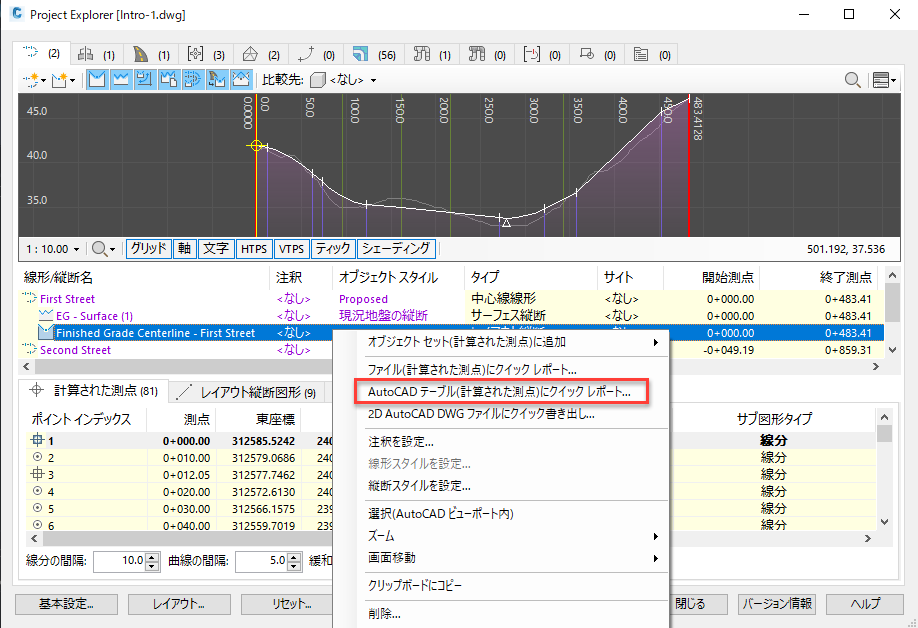

Project Explorer ウィンドウの[線形]タブで、線形 Second Street を見つけ、関連付けられている縦断 Finished Grade Centerline - Second Street Design を右クリックします。
[計算された測点]サブオブジェクトタブが選択されていることを確認し、選択した縦断を右クリックして、右クリックメニューから[AutoCAD テーブルにクイックレポート(計算された測点)]を選択します。

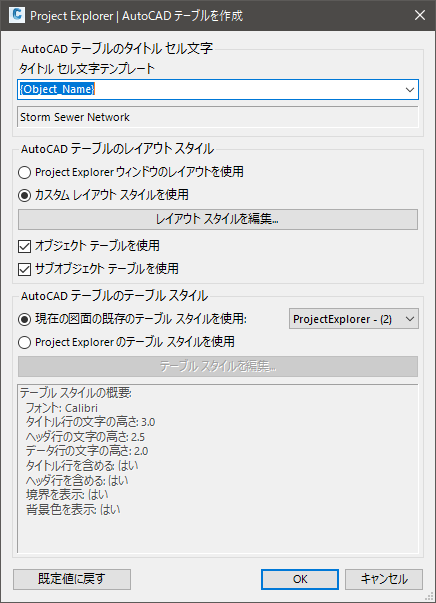

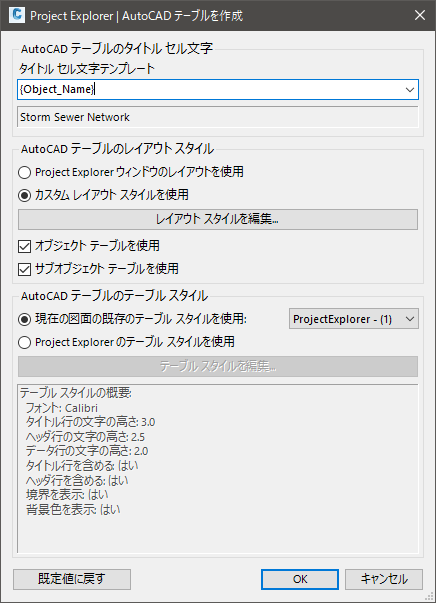

[AutoCAD テーブルを作成]ダイアログボックスが開きます。

AutoCAD テーブルを設定する

AutoCAD テーブルを生成するには、レイアウトスタイルとテーブルスタイルを使用して、テーブルのコンテンツ、レイアウト、およびスタイルを設定する必要があります。

レイアウトスタイルでは、AutoCAD テーブル内のデータのすべての列のヘッダ、表示/非表示、および順序を定義します。数値の単位もレイアウトスタイルからコントロールすることができます。

テーブルスタイルでは、生成されるテーブルの線の色、文字のサイズと色、フォント、セルの余白を定義します。

レイアウトスタイルとテーブルスタイルはいつでも保存および取得できますが、このチュートリアルでは要件を手動で定義します。

レイアウトスタイルのオプション

[レイアウトスタイル]設定を[カスタムレイアウトスタイルを使用]に変更し、[レイアウトスタイルを編集]ボタンをクリックします。

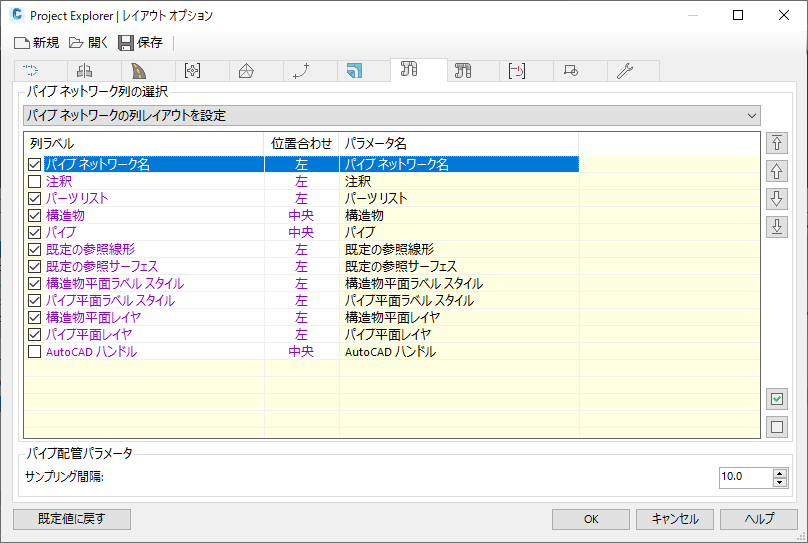

[レイアウトオプション]ダイアログボックスが開きます。

このダイアログボックスで、AutoCAD テーブルのレイアウトを定義します。

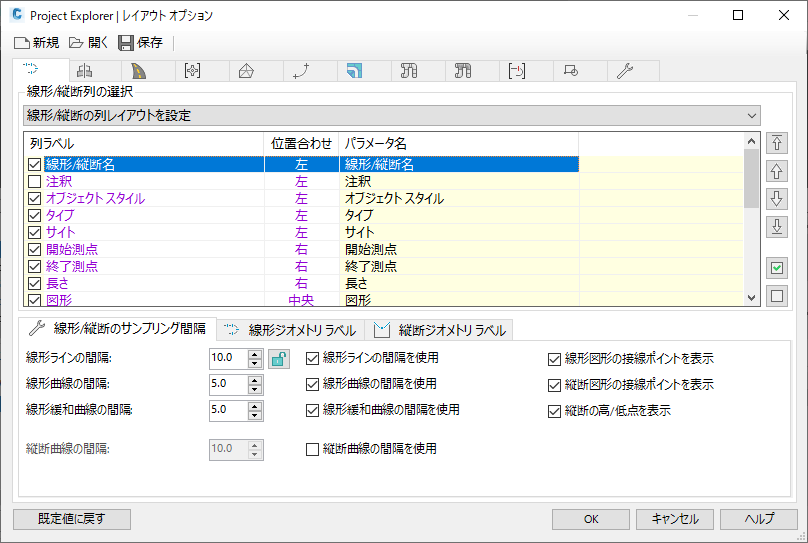

[レイアウトオプション]ダイアログボックスの[線形]タブで、[線形/縦断の列レイアウトを設定]が選択されていることを確認します。
リストビューで、[線形/縦断名]、[タイプ]、[オブジェクトスタイル]、[サイト]、[開始測点]、[終了測点]、[長さ]の列のみが選択されていることを確認します。
この時点で、組織の標準に合わせて、選択した列の名前を変更したり、列の順序を変更することができます。列の名前を変更するには、目的のラベルをダブルクリックするか、右クリックして右クリックメニューから[名前変更]を選択します。
[線形]タブのドロップダウンリストを[線形/縦断で計算された測点の列レイアウトを設定]に変更します。
リストビューで、[ポイントインデックス]、[測点]、[東座標]、[北座標]、[標高]、[方位]、[線形半径]、[図形タイプ]、[グラデーション]、[縦断半径]、[縦断図形]の列のみがオンになっていることを確認します。必要に応じて、選択した列の名前を変更し、順序を変更します。
[線形/縦断のサンプリング間隔]コントロールから、線分、曲線、および緩和曲線の目的の間隔を設定します。ここで適用された変更は、テーブルのコンテンツにのみ影響します。

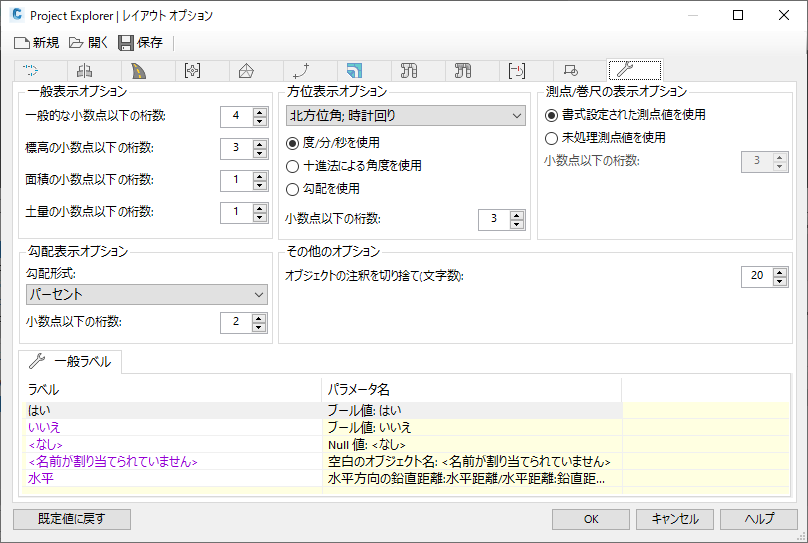

[一般]タブを選択し、オプションを確認して、角度/方位、測点、標高、勾配などの数値の形式を設定します。この場合も、ここで適用された変更は、テーブルのコンテンツにのみ影響します。

[OK]をクリックして[レイアウトオプション]ダイアログボックスを閉じ、[AutoCAD テーブルを作成]ダイアログに戻ります。次に、テーブルのスタイルを指定します。

テーブルスタイルのオプション

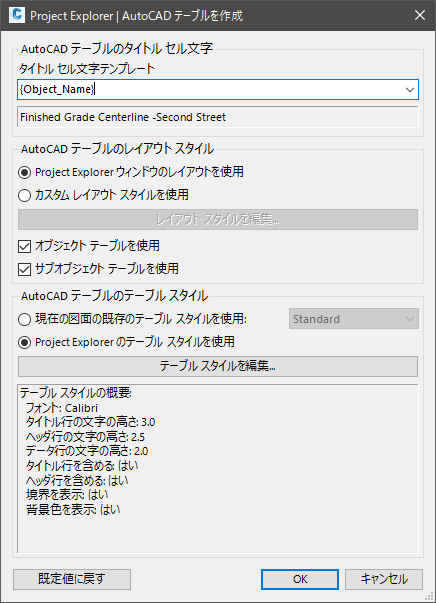

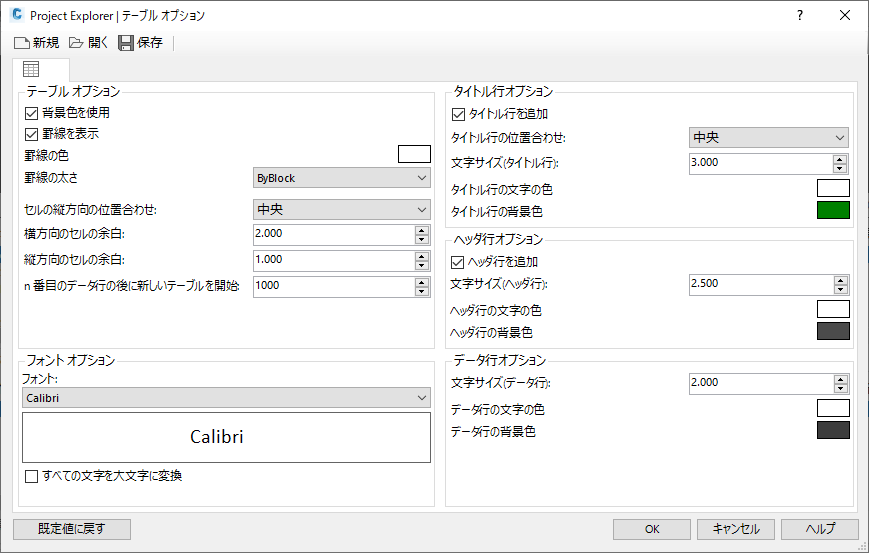

[AutoCAD テーブルを作成]ダイアログボックスで、[Project Explorer テーブルスタイルを使用]オプションが選択されていることを確認し、[テーブルスタイルを編集]ボタンをクリックします。[テーブルオプション]ダイアログボックスが開きます。このダイアログボックスでは、テーブルの外観を定義できます。

テーブルの境界の色を[緑]に設定し、必要に応じてテーブルスタイルの他のパラメータを修正します。

[OK]をクリックして[テーブルオプション]ダイアログボックスを閉じ、[AutoCAD テーブルを作成]ダイアログボックスに戻ります。

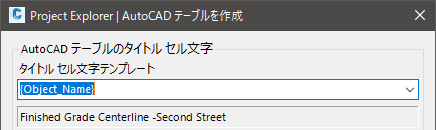

タイトルセルのテキスト

AutoCAD テーブルのタイトル行は、作成処理中に一連の動的変数から派生するか、またはこのダイアログボックスで固定ファイル名を指定することができます。既定では、選択したオブジェクト名がタイトル行に表示されます。

テーブルを生成する

これで、AutoCAD でテーブルを作成できるようになりました。

[AutoCAD テーブルを作成]ダイアログで[OK]ボタンをクリックし、AutoCAD ビューポートで挿入ポイントを選択します。テーブルが作成されます。

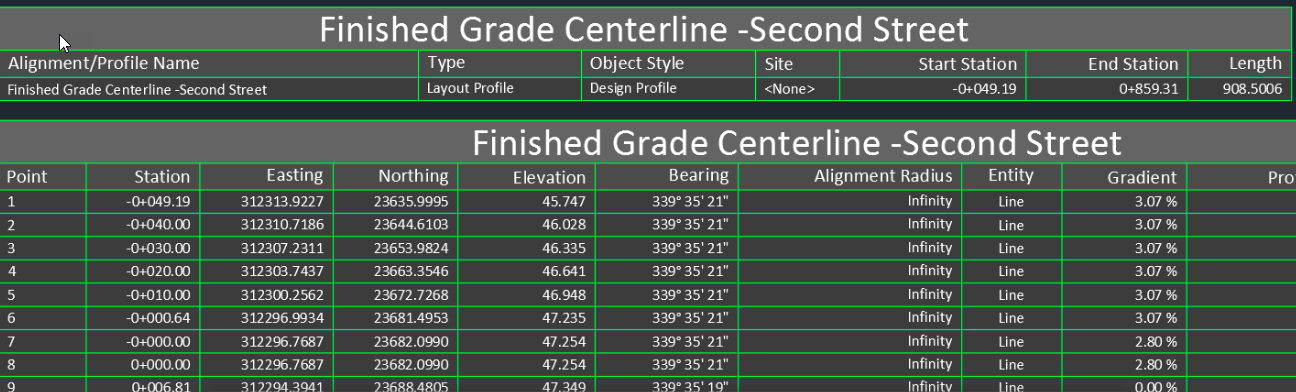

Project Explorer ウィンドウに通常表示される内容を反映した、次の 2 つのテーブルが生成されることに注意してください。

オブジェクトの基本プロパティを示すヘッダテーブル。
線形と縦断の測点図形データを基に測点を示す詳細テーブル。

テーブルのレイアウトまたはスタイルを変更する場合は、図面からテーブルを削除し、上記のテーブル作成手順を繰り返します。レイアウトスタイルとテーブルスタイルの基本設定は前のテーブル作成セッションから記憶され、必要に応じて修正することができます。
