RailPlatform サブアセンブリには、脚壁、コンクリート台座、歩行スペース、砂床、基礎など、鉄道プラットフォームによく使用されるレイヤが含まれています。

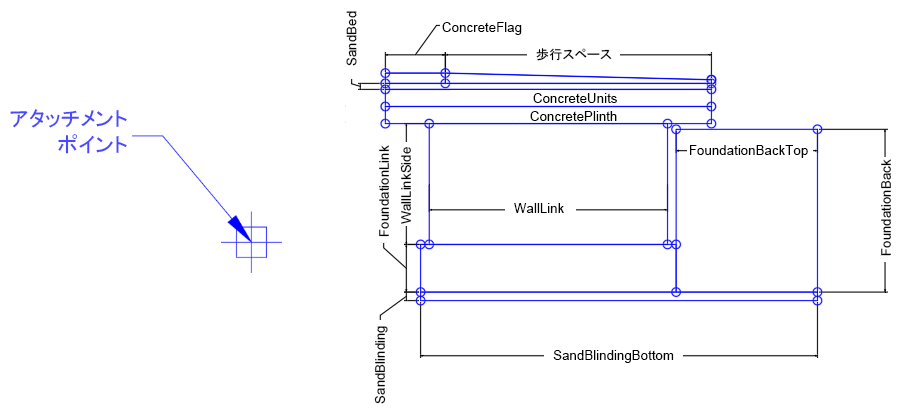

アタッチメント
入力パラメータ
注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 作成方向 | サブアセンブリを配置する側を指定します。 | 左側/右側 | 右側 |
| 脚壁の幅 | 鉄道プラットフォームの下にある脚壁の幅 | 数値、正 |
2.782 ft 0.85 m |
| 脚壁のリンク コード | 脚壁のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | 脚壁 |
| コンクリート台座の高さ | 脚壁の上にあるコンクリート台座の高さ | 数値、正 |
0.2 ft 0.06 m |
| コンクリート台座のリンク コード | コンクリート台座のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | コンクリート台座 |
| コンクリート ユニットの高さ | コンクリート台座の上にあるコンクリート ユニットの高さ | 数値、正 |
0.2 ft 0.06 m |
| コンクリート笠石のリンク コード | コンクリート笠石のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | コンクリート笠石 |
| コンクリート ユニットのシェイプ コード | コンクリート ユニットのシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | コンクリート ユニット |
| コンクリート笠石のシェイプ コード | コンクリート笠石のシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | コンクリート笠石 |
| コンクリート笠石の高さ | コンクリート ユニットの上にあるコンクリート笠石の高さ | 数値、正 |
0.12 ft 0.04 m |
| コンクリート笠石の幅 | コンクリート ユニットの上にあるコンクリート笠石の幅 | 数値、正 |
0.7 ft 0.21 m |
| コンクリート ユニットのリンク コード | コンクリート ユニットのリンクに割り当てられるコードのリスト | カンマ区切り文字列 | コンクリート ユニット |
| 砂床の深さ | コンクリート ユニットとコンクリート笠石間の砂の深さ | 数値、正 |
0.07 ft 0.02 m |
| 砂床のシェイプ コード | 砂床のシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | 砂 |
| 脚壁のシェイプ コード | 脚壁のシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | 脚壁 |
| 砂床のリンク コード | 砂床のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | 砂 |
| コンクリート台座のシェイプ コード | コンクリート台座のシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | コンクリート台座 |
| 歩行スペースの勾配 | 鉄道プラットフォーム上の歩行スペースの勾配 | 数値 | 40 ( :1 ) |
| 歩行スペースのシェイプ コード | 歩行スペースのシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | 歩行スペース |
| 基礎のシフト | コンクリート脚壁から基礎までの距離 | 数値 |
0.1 ft 0.03 m |
| 基礎の高さ | 鉄道プラットフォームの高さ | 数値、正 |
0.556 ft 0.17 m |
| 基礎のシェイプ コード | 基礎のシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | 基礎 |
| オーバーハング | 両側のコンクリート脚壁からの鉄道プラットフォームの距離 | 数値 |
0.512 ft 0.156 m |
| 基礎のリンク コード | 基礎のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | 基礎 |
| 基礎背部の幅 | 基礎背部の幅 | 数値、正 |
1.65 ft 0.5 m |
| 基礎背部のシェイプ コード | 基礎背部のシェイプに割り当てられるコードのリスト | カンマ区切り文字列 | 基礎背部 |
| 歩行スペースのリンク コード | 歩行スペースのリンクに割り当てられるコードのリスト | カンマ区切り文字列 | 歩行スペース |
| 敷砂の高さ | 鉄道プラットフォームの下にある敷砂の高さ | 数値、正 |
0.1 ft 0.03 m |
| 敷砂のシェイプ コード | 敷砂のシェイプに割り当てられるコードのリスト。 | カンマ区切り文字列 | 敷砂 |
| 基礎背部の高さ | 基礎背部の高さ | 数値、正 |
1.05 ft 0.32 m |
| プラットフォームの端にある計画線コード | プラットフォームの端にある計画線のリンクに割り当てられるコードのリスト | カンマ区切り文字列 | PlatformEdge |
| レール上面より上のプラットフォームの高さ | レールの上面(サブアセンブリの原点)より上のプラットフォームの高さを調整します。 | 数値 |
0.2 ft 0.6096 m |
ターゲット パラメータ
| パラメータ | 説明 | ステータス |
|---|---|---|
| OffsetFromCL | 手すり中心線からのオフセット | オプション |
| PlatformElevation | 手すり上の高さ | オプション |
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし
動作
このサブアセンブリは、軌道線形にアタッチする鉄道プラットフォームを提供します。プラットフォーム サブアセンブリの挿入ポイントを軌道の中心線の線形と縦断上に配置し、上記の入力パラメータとオプションのターゲット パラメータを設定して動作を調整します。
レイアウト モードの操作
レイアウト モードでは、このサブアセンブリによって鉄道プラットフォームが描画されます。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | WallBottomLeft | 脚壁の左下 |
| P2 | WallTopLeft | 脚壁の左上 |
| P3 | WallTopRight | 脚壁の右上 |
| P4 | WallBottomRight | 脚壁の右下 |
| P5 | PlinthBottomLeft | 台座の左下 |
| P6 | PlinthTopLeft | 台座の左上 |
| P7 | PlinthTopRight | 台座の右上 |
| P8 | ConcreteUnitsTopLeft | コンクリート ユニットの左上 |
| P9 | ConcreteUnitsTopRight | コンクリート ユニットの右上 |
| P10 | SandBedTopLeft | 砂床の左上 |
| P11 | SandBedTopRight | 砂床の右上 |
| P11/P13 | PlatformEdge | プラットフォームのエッジ |
| P14 | PlatformEdgeBottom | プラットフォームのエッジの下 |
| P15 | Top、FootwayRightEdge | 歩行スペースの右端 |
| P16 | FoundationRightEdge | 基礎の右端 |
| P17 | FoundationBottomRight | 基礎の右下 |
| P18 | FoundationBottomLeft | 基礎の左下 |
| P19 | FoundationEdgeLeft | 基礎の左端 |
| P20 | PlinthBottomRight | 台座の右下 |
| P21 | SandBlindingRightTop | 敷砂の右上 |
| P22 | SandBlindingRightBottom | 敷砂の右下 |
| P23 | SandBlindingLeftBottom | 敷砂の左下 |
| P24 | FoundationBackTopLeft | 基礎背部の左上 |
| P25 | FoundationBackTopRight | 基礎背部の右上 |
| L1 | WallLinkSide | 脚壁のリンクの側面 |
| L2 | WallLinkTop | 脚壁のリンクの上 |
| L3 | WallLinkSide | 脚壁のリンクの側面 |
| L4 | WallLinkBottom | 脚壁のリンクの下 |
| L5 | ConcretePlinthLink | コンクリート台座のリンク |
| L6 | ConcretePlinthLinkTop | コンクリート台座のリンクの上 |
| L7 | ConcretePlinthLink | コンクリート台座のリンク |
| L8 | ConcretePlinthLinkBottom | コンクリート台座のリンクの下 |
| L9 | ConcreteUnitLink | コンクリート ユニットのリンク |
| L10 | ConcreteUnitLinkTop | コンクリート ユニットのリンクの上 |
| L11 | ConcreteUnitLink | コンクリート ユニットのリンク |
| L12 | ConcreteUnitLinkBottom | コンクリート ユニットのリンクの下 |
| L13 | SandBedBottomLeft | 砂床の左下 |
| L14 | SandBedLinkTop | 砂床のリンクの上 |
| L15 | SandBedBottomRight | 砂床の右下 |
| L16 | SandBedLinkBottom | 砂床のリンクの下 |
| L17 | ConcreteFlagLink | コンクリート笠石のリンク |
| L18 | ConcreteFlagLink、Top | コンクリート笠石のリンク、上 |
| L19 ～ L20 | ConcreteFlagLink | コンクリート笠石のリンク |
| L21 | Footway、Top | 歩行スペース |
| L22 | FootwayLink | 歩行スペースのリンク |
| L23 | FootwayLinkBottom | 歩行スペースのリンクの下 |
| L24 | FootwayLink | 歩行スペースのリンク |
| L25 ～ L28 | FoundationLink | 基礎のリンク |
| L29 | SandBlindingTop | 敷砂の上 |
| L30、L32 | SandBlinding | 敷砂 |
| L31 | SandBlindingBottom | 敷砂の下 |
| L33、L35 | FoundationBack | 基礎背部 |
| L34 | FoundationBackTop | 基礎背部の上 |
| L36 | FoundationBackBottom | 基礎背部の下 |
| S1 | 脚壁 | 脚壁 |
| S2 | ConcretePlinth | コンクリート台座 |
| S3 | ConcreteUnits | コンクリート ユニット |
| S4 | SandBed | 砂床 |
| S5 | ConcreteFlag | コンクリート笠石 |
| S6 | Footway | 歩行スペース |
| S7 | Foundation | 基礎 |
| S8 | SandBlinding | 敷砂 |
| S9 | FoundationBack | 基礎背部 |

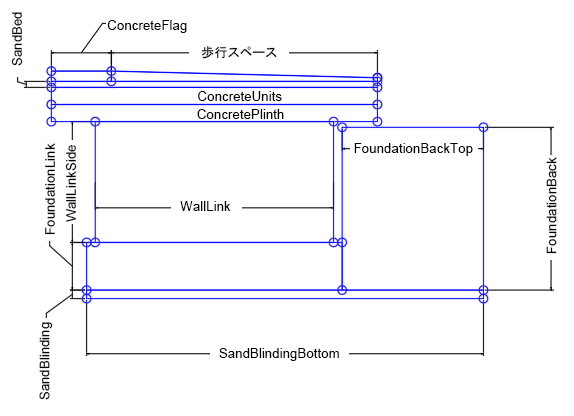

コード図
