ClarkCountySidewalk

ClarkCountySidewalk サブアセンブリは、クラーク郡の歩道基準に基づいて、内側と外側に植栽帯のあるコンクリート歩道のリンクを挿入します。歩道は CSBC 画層上にあります。

使用する寸法が標準プランの解釈と一致することを確認する必要があります。

アタッチメント

アタッチメントポイントは、最初の切土または盛土法面の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
歩道の幅	歩道の幅	数値	6.0 ft 1.8 m
歩道の厚さ	歩道の厚さ	数値	0.33 ft 0.1 m
CSBC 岩を使用	CSBC 岩を使用します	はい/いいえ	はい
CSBC の厚さ	CSBC の厚さ	数値	0.17 ft 0.05 m
歩道の勾配	歩道の勾配	数値、正	1.5%
内側植栽帯の幅	内側植栽帯の幅	数値	1 ft 0.3 m
外側植栽帯の幅	外側植栽帯の幅	数値	1 ft 0.3 m

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
歩道内側の位置合わせ	内側植栽帯の幅を変更する場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション
歩道外側の位置合わせ	歩道の幅を変更する場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション
歩道内側の縦断	内側歩道の高さを変更する場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション
歩道外側の縦断	外側歩道の高さを変更する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション

なし。

なし

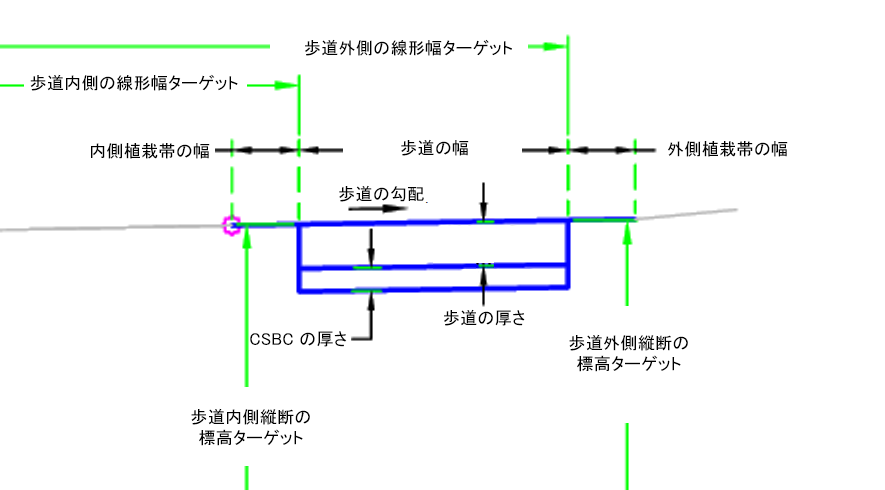

内側の植栽帯、歩道、および外側の植栽帯リンクが、指定した勾配でアタッチメントポイントから外側に向かって挿入されます。植栽帯は、幅にゼロを指定することで、省略することができます。CSBC は、パラメータが植栽帯を含むように設定されていると、歩道の下に作成されます。

必要に応じて、オフセット線形にアタッチすると、さまざまな要素の幅を取得することができます。また、オフセット縦断に繋ぐと、歩道の横断を取得することもできます。

レイアウトモードの場合、このサブアセンブリは指定された入力パラメータ値に基づき、植栽および歩道を表示します。

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
