このサブアセンブリは非連続横断勾配道路(内側と外側で車線の下向き勾配が異なる道路)の走行車線の横断図を作成します。
このサブアセンブリは分割非連続横断勾配高速道路の内側車線に使用します。舗装構成は、『Autodesk Civil 3D ユーザ ガイド ヘルプ』にある「舗装横断の舗装構成」で説明されている規格に従います。
アタッチメント
アタッチメント ポイントは、表層サーフェス上における車線の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
作成方向 |
サブアセンブリを配置する側を指定します。 |
左側/右側 |
右側 |
|
内側のクラウン ポイント |
クラウンとしてコード化する車線の内側の端を指定します。 |
はい/いいえ |
いいえ(N) |
|
内側の幅 |
内側の車線の幅 |
数値、正 |
3.6 m 12.0 ft |
|
内側既定の % 勾配 |
線形に横断勾配摺り付けが定義されていない場合に使用される内側の車線の既定の % 勾配 |
数値 |
- 2.0 (%) |
|
外側の幅 |
外側の車線の幅 |
数値、正 |
3.6 m 12.0 ft |
|
外側既定の % 勾配 |
線形に横断勾配摺り付けが定義されていない場合に使用される外側の車線の既定の % 勾配 |
数値 |
- 2.5 (%) |
|
表層 1 の深さ |
表層 1 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.025 m 0.083 ft |
|
表層 2 の深さ |
表層 2 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.025 m 0.083 ft |
|
基層の深さ |
基層の厚さ (省略する場合はゼロ) |
数値、負の数字以外 |
0.100 m 0.333 ft |
|
路盤の深さ |
路盤層 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.300 m 1.0 ft |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
|
内側の幅 |
[内側の幅]の固定値を変更し、内側の車線の端とオフセット線形を繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
外側の端 |
[外側の幅]の固定値を変更し、外側の車線の端とオフセット線形を繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
内側の標高 |
標準勾配を変更し、内側の車線の端の標高と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
外側標高 |
標準勾配を変更し、外側の車線の端の標高と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
出力パラメータ
|
パラメータ |
説明 |
タイプ |
|---|---|---|
|
横断勾配擦り付け回転軸 |
サブアセンブリが回転軸の計算をサポートするかどうかが示されます。パラメータの説明を表示するには、プロパティ ウィンドウで、パラメータにカーソルを合わせます。 詳細は、「横断勾配摺り付け中の縦断勾配線の調整」を参照してください。 |
静的(説明) |
|
内側車線幅 |
内側車線の幅 |
数値 |
|
内側 % 勾配 |
内側の車線の % 勾配 |
数値 |
|
外側車線幅 |
外側車線の幅 |
数値 |
|
外側 % 勾配 |
外側の車線の % 勾配 |
数値 |
動作

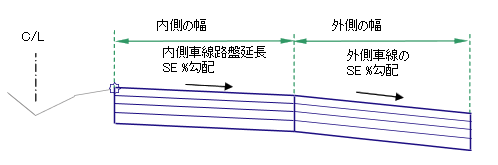

内側と外側で車線の勾配が異なる道路を作成します。内側の車線は、内側車線横断勾配摺り付け勾配を使用して、アタッチメント ポイントの外側に挿入されます。測点に横断勾配摺り付けが定義されていない場合は、[内側の既定の % 勾配]が使用されます。外側の車線は、外側車線横断勾配摺り付け勾配、または[外側の既定の % 勾配]を使用して、内側車線の終点の外側に挿入されます。
コリドー モデルの作成時にオフセット平面線形名が[幅]に割り当てられた場合は、車線の幅が線形のオフセットに合わせて変更されます。
レイアウト モードの動作
レイアウト モードの場合、既定の % 勾配で、指定された幅に対する表層、基層、および路盤のリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
|
P1、P3 |
ETW |
表層上における車線の端 |
|
P1 |
Crown |
コリドーのクラウン ポイント(オプション) |
|
P2 |
Lane |
表層上における車線ブレーク ポイント |
|
P4、P6 |
ETW_Pave1 |
表層 1 上における車線の端 |
|
P4 |
Crown_Pave1 |
表層 1 上におけるクラウン ポイント(オプション) |
|
P5 |
Lane_Pave1 |
表層 1 上における車線ブレーク ポイント |
|
P7、P9 |
ETW_Pave2 |
表層 2 上における車線の端 |
|
P7 |
Crown_Pave2 |
表層 2 上におけるクラウン ポイント(オプション) |
|
P8 |
Lane_Pave2 |
表層 2 上における車線ブレーク ポイント |
|
P10、P12 |
ETW_Base |
基層上における車線の端 |
|
P10 |
Crown_Base |
基層上におけるクラウン ポイント(オプション) |
|
P11 |
Lane_Base |
基層上における車線ブレーク ポイント |
|
P13、P15 |
ETW _Sub |
路盤層上における車線の端 |
|
P13 |
Crown_Sub |
路盤層上におけるクラウン ポイント(オプション) |
|
P14 |
Lane_Sub |
路盤層上における車線ブレーク ポイント |
|
L1、L2 |
上面、表層 |
表層サーフェス |
|
L3、L4 |
Pave1 |
|
|
L5、L6 |
Pave2 |
|
|
L7、L8 |
Base |
|
|
L9、L10 |
SubBase Datum |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
SubBase |

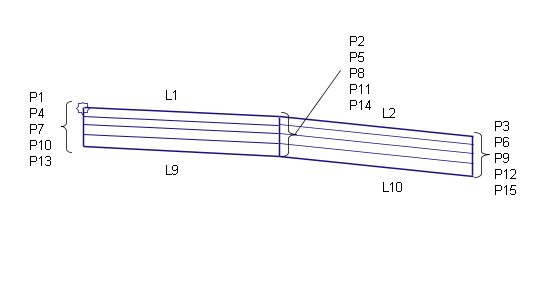

コード図
